現場有1-23個電磁閥，開始運行后從1-23順序開啟，每個電磁閥開啟10S后關閉，下一個電磁閥開啟，無限循環，現在程序里面用了一個ROL-DW的循環指令，發現位移從M0.0開始，直到M1.7結束后才會重新從M0.0開始循環，但是現場只需要23個輸出，也就是從M0.0開始，到M2.7的時候就要跳到M0.0進入下一個循環，請問一下那位高手知道怎么解決？

參考答案：

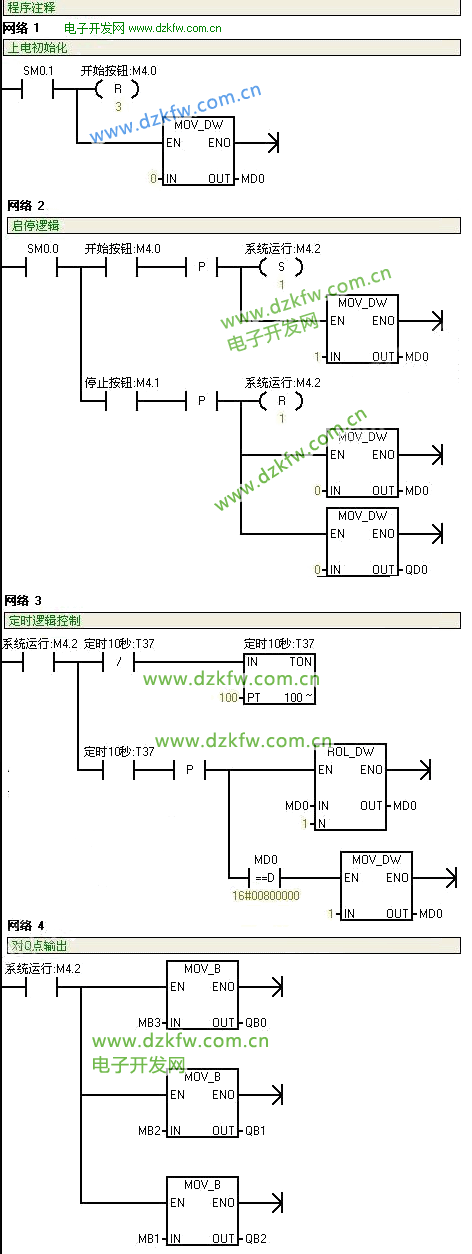

S7-200PLC的梯形圖程序如下：MOV_DW指令和ROL_DW指令和QB0、QB1、QB2
