利用時鐘指令可以實現調用系統實時時鐘或根據需要設定時鐘，這對控制系統運行的監視、運行記錄及和實時時間有關的控制等十分方便。時鐘指令有兩條：讀實時時鐘和設定實時時鐘。指令格式如表6-18所示。
表6-18  讀實時時鐘和設定實時時鐘指令格式

LAD	STL	功能說明
	TODR   T	讀取實時時鐘指令：系統讀取實時時鐘當前時間和日期，并將其載入以地址T起始的8個字節的緩沖區
	TODW  T	設定實時時鐘指令：系統將包含當前時間和日期以地址T起始的8個字節的緩沖區裝入PLC的時鐘
輸入／輸出T的操作數： VB, IB, QB, MB, SMB, SB, LB, *VD, *AC, *LD；數據類型：字節

指令使用說明：
（1）8個字節緩沖區（T）的格式如表6-19所示。所有日期和時間值必須采用BCD碼表示，例如：對于年僅使用年份最低的兩個數字，16#05代表2005年；對于星期，1代表星期日，2代表星期一，7代表星期六，0表示禁用星期。
表6-19   8字節緩沖區的格式

地址	T	T+1	T+2	T+3	T+4	T+5	T+6	T+7
含義	年	月	日	小時	分鐘	秒	0	星期
范圍	00～99	01～12	01～31	00～23	00～59	00～59		0～7

（2）S7-200西門子plc CPU不根據日期核實星期是否正確，不檢查無效日期，例如2月31日為無效日期，但可以被系統接受。所以必須確保輸入正確的日期。
（3）不能同時在主程序和中斷程序中使用TODR/TODW指令，否則，將產生非致命錯誤（0007），SM4.3置1。
（4）對于沒有使用過時鐘指令或長時間斷電或內存丟失后的PLC，在使用時鐘指令前，要通過STEP-7軟件“PLC”菜單對PLC時鐘進行設定，然后才能開始使用時鐘指令。時鐘可以設定成與PC系統時間一致，也可用TODW指令自由設定。

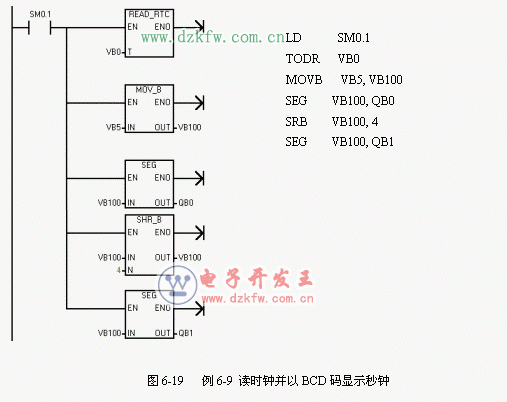

【例6-9】編寫程序，要求讀時鐘并以BCD碼顯示秒鐘。程序如圖6-19 所示。
說明：時鐘緩沖區從VB0開始，VB5中存放著秒鐘，第一次用SEG指令將字節VB100的秒鐘低四位轉換成七段顯示碼由QB0輸出，接著用右移位指令將VB100右移四位，將其高四位變?yōu)榈退奈�，再次使用SEG指令，將秒鐘的高四位轉換成七段顯示碼由QB1輸出。

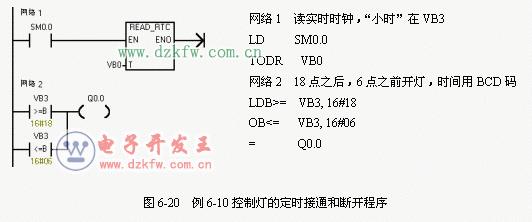

【例6-10】編寫程序，要求控制燈的定時接通和斷開。要求18：00時開燈，06：00時關燈。時鐘緩沖區從VB0開始。程序如圖6-20所示。
