PLC控制電動機正反轉編程實例

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-08-13
1. 控制要求
     電動機可以正向旋轉,也可以反向旋轉。為避免改變旋轉方向時,由于換相造成電源短路,要求電動機在正、反轉狀態轉換前先停轉,然后再換向起動。
2. I/O 分配
    輸入信號: 正轉起動按鈕 SB1 — X0 ;
反轉起動按鈕 SB2 — X1 ;
停止按紐 SB3 — X2 ;
熱繼電器常閉觸點 FR - X3
    輸出信號: 正轉交流接觸器 KM1 — Y0 ;
反轉交流接觸器 KM2 — Y1 。

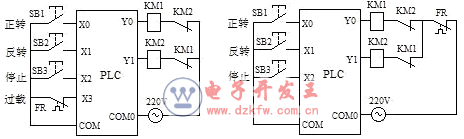

    其 I/O 接線圖如下圖所示, COM 和 COM0 分別為輸入和輸出信號的公共端。接觸器 KM1 和 KM2 在輸出電路中要互鎖。
    若 plc 的輸入點較富裕,則熱繼電器的常閉觸點可占用 PLC 的輸入點,見下圖( a );若輸入點較緊張,則熱繼電器的信號可不輸入 PLC ,而直接接在 PLC 外部的控制電路中,見下圖( b )。

PLC控制電動機正反轉編程實例I/O接線圖

( a ) 熱繼電器觸點接入 PLC 中 ( b ) 熱繼電器觸點不接入 PLC 中

圖  電動機正反轉控制 I/O 接線圖

3. 程序設計
     電動機正反轉控制程序如下圖所示。

PLC控制電動機正反轉編程實例

圖 正反轉程序
