西門子PLC實現用四個按鈕分別控制四個燈的設計原理：用四個按鈕分別控制四個燈，當其中任意一個按鈕按下時對應的燈亮，多個按鈕按下時燈不亮。

具體控制方案設計如下：

1．輸入/輸出元件及控制功能

輸入/輸出元件及控制功能

	PLC軟元件	元件文字符號	元件名稱	控制功能
輸入	I0.0	SB1	按鈕1	控制燈
	I0.1	SB2	按鈕2	控制燈
	I0.2	SB3	按鈕3	控制燈
	I0.3	SB4	按鈕4	控制燈
輸出	Q0.0	EL1	燈1	照明
	Q0.1	EL2	燈2	照明
	Q0.2	EL3	燈3	照明
	Q0.3	EL4	燈4	照明

　
　2．電路設計

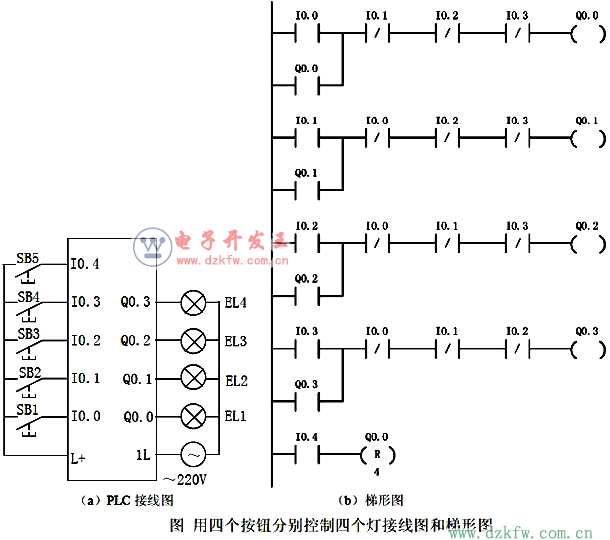

　　用四個按鈕分別控制四個燈的接線圖和梯形圖，如下圖所示。



　　3．控制原理

　　如上圖梯形圖所示，例如：
　　● 當按下按鈕SB1 時，梯形圖中的I0.0 常開接點閉合，輸出線圈Q0.0 得電自鎖，EL1 燈亮。I0.0 常閉接點斷開，其他輸出線圈失電。
　　● 如再按下按鈕SB2，梯形圖中的I0.1 常閉接點斷開，Q0.0 線圈失電，I0.1 常開接點閉合，輸出線圈Q0.1 得電自鎖，EL2 燈亮。
　　● 按下按鈕SB5，I0.4 接點閉合，Q0.0～Q0.3 全部復位，燈全滅。
