西門子PLC梯形圖中觸點的編寫原則要求
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-07-23
在西門子plc梯形圖中，觸點的編寫方法、排列順序?qū)Τ绦驁?zhí)行可能會帶來很大的影響，有時甚至?xí)钩绦驘o法運行，因此需要采取正確方法的進行編寫。

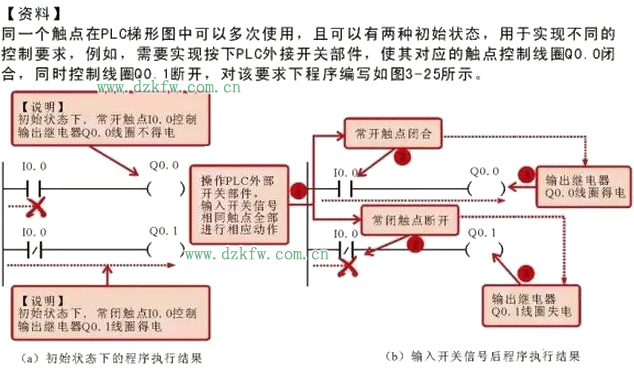

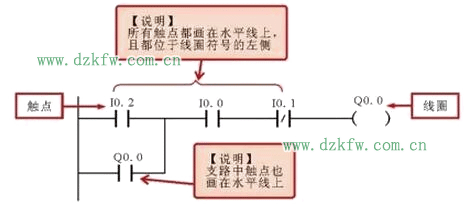

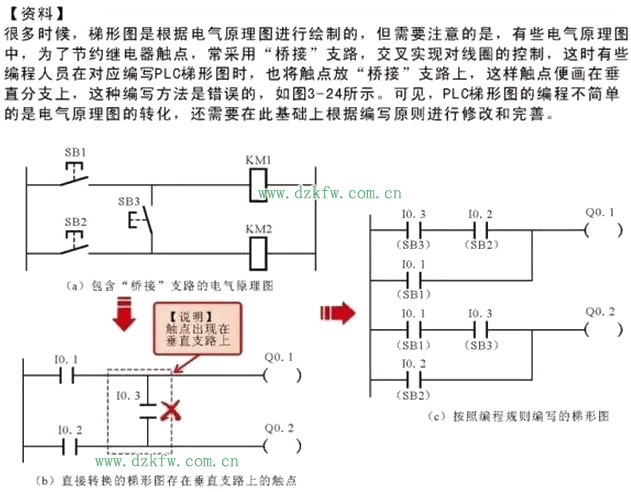

觸點應畫在梯形圖的水平線上，所有觸點均位于線圈符號的左側，且應根據控制要求遵循自左至右、自上而下的原則，如圖所示。
觸點應畫在梯形圖的水平線上，所有觸點均位于線圈符號的左側，且應根據控制要求遵循自左至右、自上而下的原則，如圖所示。
Tags：PLC梯形圖,觸點
