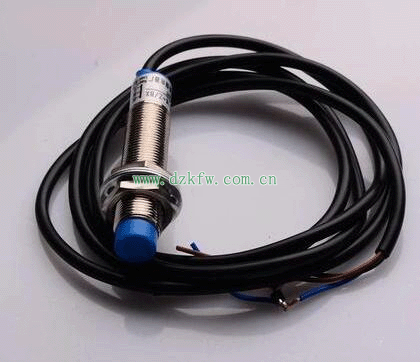

圖一 接近開關
如圖一所示，這就是常見的接近開關，它為圓柱形，一般來說，它的直徑越粗，檢測距離越遠。
根據檢測物體的不同，接近開關分為電感性和電容性兩種，電感性接近開關是利用霍爾效應，檢測磁場的變化，由于金屬才能引起磁場的變化，因此電感性接近開關主要檢測金屬主要是鋼鐵。電容性接近開關實質是一個電容的極板，當被檢測物體接近時，整個電容的介電常數發生變化，于是就認為有物體接近，因此，電容性接近開關即可以檢測金屬，也可以檢測非金屬，但是一般我們都是用電感性接近開關檢測金屬，因此，大家都默認電容性接近開關用于檢測非金屬。比如陶瓷，紙張，木材等。

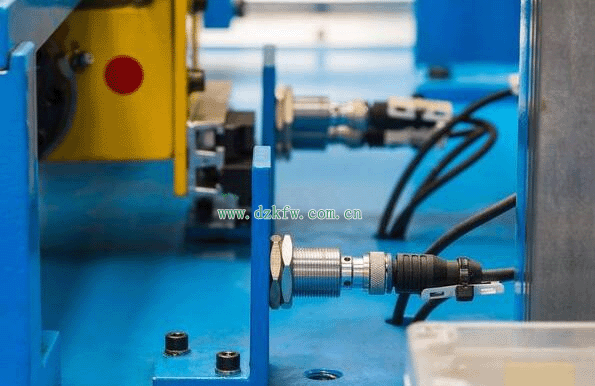

圖二 接近開關的現場應用
如圖二所示，是接近開關在工業現場的實際應用，它一般通過支架固定，當檢測物體靠近的時候，它的指示燈會亮，表示接近開關有了輸出，同樣，如果接線正確，PLC就會有輸入信號。接近開關怎樣接入PLC的輸入點呢？其實它和按鈕開關類似，一般接近開關都有三根線，分別是棕色，藍色和黑色。棕色和藍色是電源，通常棕色為24V，藍色為0V。黑色是信號線，接到PLC 的輸入，而這個信號正是我們所需要的。

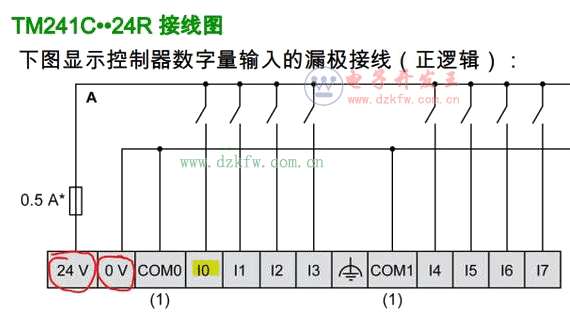

圖二 PLC 硬件手冊
如圖二所示，這是PLC 的硬件手冊，我們要想把接近開關的信號接到輸入點I0上，也就是黃色熒光筆部分，該怎么辦呢？其實很簡單，看紅色圓圈的部分，PLC已經為我們提供了輸出電源，我們只需把接近開關的三根線依次接上即可

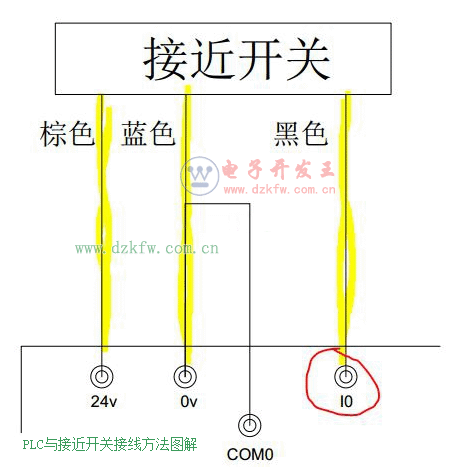

圖三 接近開關的實際接線
如圖三所示，這是PLC 的實際接線，黃色熒光筆標識的是接近開關的三根接線，棕色和藍色分別接到PLC 的24V和0V上，黑色接到I0上。當有物體到達接近開關的感應距離時，PLC的I0便會有輸入，我們?cè)诔绦蚶锞涂梢宰鎏幚怼Ｐ枰�注意的是，圖中0V和COM0短接，因此，這種接法適合PNP型的接近開關。而NPN型的接近開關按此接法，是不會有任何信號的。接近開關的接線只和NPN，PNP類型有關和感性 容性無任何關系。
還有一點需要注意的是，接近開關要直接接到PLC的輸入，中間不要增加任何形式的繼電器等轉化器件。
