有關西門子plc有記憶接通延時定時器指令的用法，有記憶接通延時定時器的當前值可以記憶，TONR定時器只能用復位指令進行復位操作，使當前值清零。

西門子plc有記憶接通延時定時器指令

定時器用于對許多間隔的累計定時，工作原理與接通延時定時器基本相同。

區別在于：有記憶接通延時定時器的當前值是可以記憶的。

上電周期或首次掃描時，定時器位為0 (OFF)，當前值保持。

使能輸入IN接通時（由0變?yōu)?），定時器位為OFF，當前值從保持值開始累計計數時間。

使能輸入IN斷開（IN由1變?yōu)?），定時器位和當前值保持最后狀態。西門子plc有記憶接通延時定時器指令

使能輸入再次接通時，當前值從上次的保持值繼續計數，當累計當前值達到預設值時，定時器位為1 (ON)，當前值連續計數到32 767，才停止計時。

指令格式：TONR Txxx，PT

例子：TONR T20，63，TORN為定時器標示符，Tn為定時器編號，IN為啟動電平輸入端，PT為時間設定值輸入端。

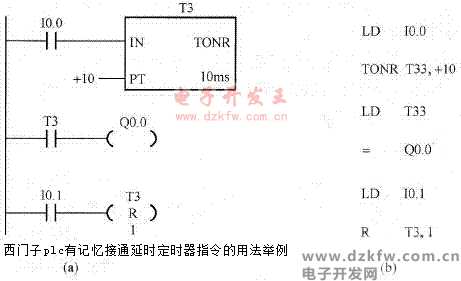

有記憶接通延時計時器指令

(a)梯形圖；(b)語句表；

注意，TONR定時器只能用復位指令進行復位操作，使當前值清零。有記憶接通延時定時器指令使用實例。
