2.1聲道有源音箱電路圖分析及維修方法

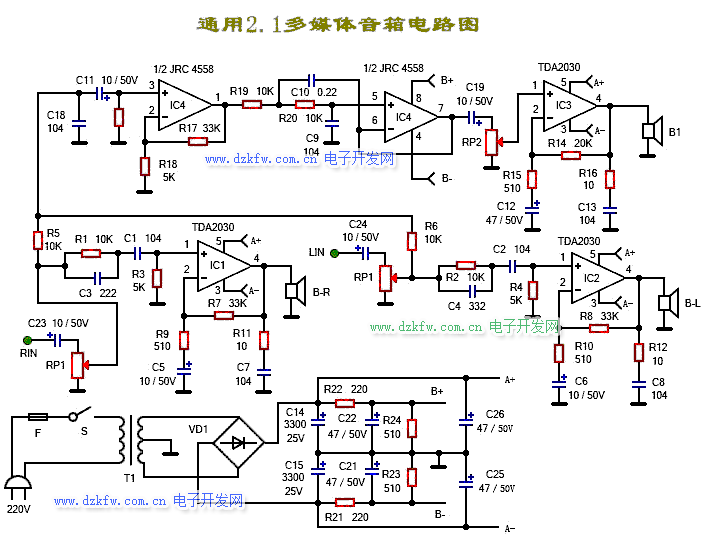

通用2.1聲道有源音箱電路圖分析及維修方法

一、電源電路（圖紙的最下面部分）：220V市電經過保險管（F 1A），和開關S后進入變壓器初級，變壓器的次級輸出 雙12V交流，雙12V送入由VD1組成的橋式整流電路電路，經過橋式整流和C14，C15（3300UF/25V）的濾波后， 輸出的空載電壓約為正負16V左右（2×12V），即A+為正16V，A-為負16V。正負16V為三塊功放芯片 TDA2030，UTC2030提供電源。另一路經過R21、R22的降壓后，由B+，B-輸出約正負12V為低音前置放大和低通濾波器IC4提供電源電壓。 在本圖紙當中，前置放大的供電并沒有采用78/7912三端穩壓電路，摩機愛好者在更換兩個3300uF電容時，也可以考慮 加入LM7812/7912為前置提供更為穩定的工作電壓。

二、左右聲道放大電路（衛星箱功放電路），因左右聲道作原理完全一致。這里我只以圖紙的左聲道為例作個介紹。 如圖，R IN為右信號輸入端，經過耦合電容C23進入音量電位器，（音量電位器有三個引腳，與C23連接的是輸入端， 輸出端也叫滑動端、另一引腳為接地端），調整音量后信號進入由R1/C3組成的高音提升電路，此電路可以提升一定量的高音信號，使聲音更加清晰。爾后信號經過耦合電容C1進入右聲道功放，型號為T(mén)DA2030的1腳，經過功率放大后，由TDA2030的第四腳輸出，推動右喇叭發聲。圖中的R7為反饋電阻，R7/R9為決定TDA2030芯片的放大倍數。因此，調整R7的阻值 ，就可以調整放大倍數。R11/C7為揚聲器補償網絡。

三、超低音電路。由左右聲道信號經兩個10K隔離電阻R5、R6后混合送至C11耦合電容，爾后信號進入IC4 JRC4558的3腳，圖中 IC4A為超低音的前置放大器。R201T將此放大器的放大倍數設置為6倍左右（R17/R18），經過前置放大后，才能保證足夠大的驅動電壓，獲得足夠大的音量。4558的1腳為前置輸出，經R19后進入由IC4B、C9、C10、R20組成的低通濾波器。 低通濾波器的作用是濾除200Hz以下的低頻信號，R20和C10決定截止頻率（具體每個廠家的截止頻率設置略有不同）。 IC4B輸出后經C19與重低音音量電位器的輸入端相連接，調整超低音的音量后，由電位器滑動端輸出進入超低音功放電路IC3 TDA2030A，此電路的原理與衛星箱功放一致。4腳為輸出端，推動低音喇叭發聲。

以上為R201T的基本工作原理。

注：漫步者R1900TII、1800TII，輕騎兵V23SE，惠威M200、M20W、M20L T120中采用的芯片LM1875T，其工作原理與本文中的TDA2030A一致。
