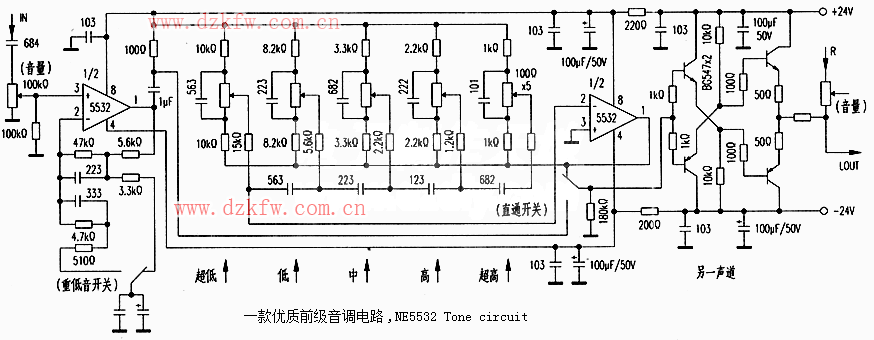

一款優質前級音調電路,NE5532 Tone circuit

關鍵字：NE5532,音調電路圖

作者：唐安民

  玩音響、聽音樂，放音設備能否達到理想的還原程度，與設備的檔次成正比。在設備前置放大這環節中增加頻段衰減或補償?shù)囊粽{(diào)線路，對提升設備放音還原度不失為一種有效措施。

    多年前筆者購得一片優質前級音調板套件，使用很滿意。后因整機升級，對音調板與整機一體化處理進行仿造重制，使用至今效果很好，現將電路原理及參數介紹如下。

    此線路可對25Hz、200Hz、1kHz、10kHz、16kHz頻率點進行±18dB的提升或衰減，輸出級采用交叉耦臺互補射級跟隨器，對稱性好、頻響寬、噪聲低、失真低。

    筆者在重制過程中作了以下改進：

    1將原一體電源部分移出單獨處理，對電源濾波電容實施多規格并聯。

  2第一級輸出交連電容改為1uF鉭電容，音調部分的高頻電容改為同規格銀云母，中低頻改用同規格威馬電容。

    3將運放5532換用AD827，高頻得到明顯提升，中頻更顯亮麗，低頻延伸更強，控制力更好。

  建議：1兩片運放±電源供電前加人100uF+0.1uF并聯作去耦處理，對抑制背景噪聲有作用。

  2本線路輸入前加一級小信號放大效果更好。

    注意：圖中220Ω電阻功率不小于1／2W、BC547、557可用A733C945代換。
