擴音機的基本原理是利用功放集成電路LM386進行控制，其電路原理圖如圖1所示。

lm386的功放電路

　　電路原理
　　LM386由于它的應用廣泛，有萬能功放電路之稱。它的工作電壓范圍寬，最小為4V，最大為15V。靜態功耗為4mA，最大增益為46dB,即200倍。LM386的封裝形式如圖2所示，它有兩個輸入端：同相輸入端3腳和反相輸入端2腳，輸入信號可從任意端輸入，將另一個輸入端接地。增益控制端為1、8腳，調整RP2可調整增益高低。5腳為功放輸出端，R與C4組成高頻衰減電路以提高音質。7腳接C3，避免增益過高時產生自激。6腳接電源正極，4腳接地。

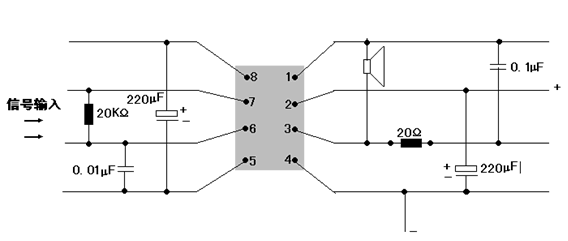

LM386引腳圖

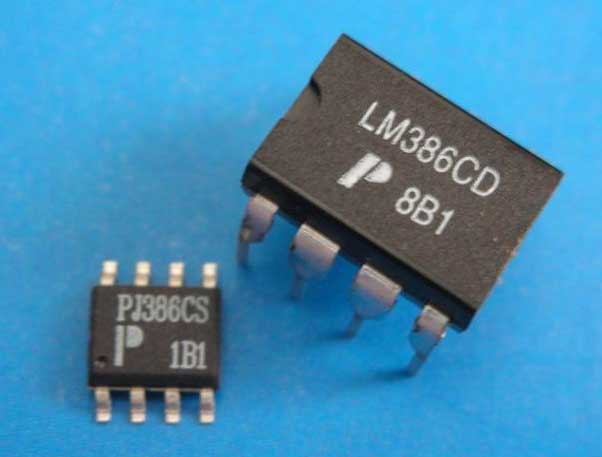

LM386實物圖
