1. “H”或“L”的靜止狀態。
2. “H”和“L”不斷變化的狀態(時鐘波形)。
3. 在“L”電平中有單個短時的“H”電平脈沖(正脈沖)存在，或相反，有單個短時的“L”電平脈沖C負脈沖存在。
4. 高阻抗狀態。

    常見的邏輯檢測器可以檢測數百ms的“H”和“L”電平，以及時鐘脈沖，但以數百μs至數十ns的單個脈沖，則需用存儲示波器或邏輯分析儀來檢測。

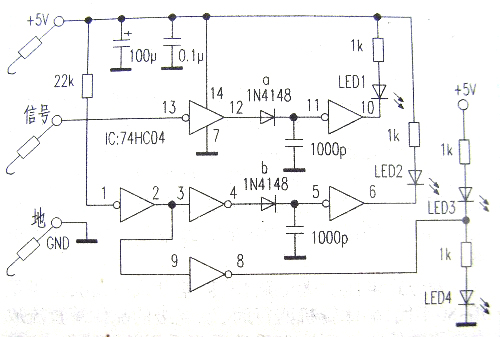

    本次制作的邏輯檢測器的設計目標是在高、低電平檢測的基礎上增加正、負脈沖的檢測功能。檢測器電路見圖1。整個電路采用了一只六反相器74HC04及四只發光二極管。

    圖1中的a、b部分即是為檢測正、負脈沖而增加的單穩多諧振蕩器，將數十ns的單個脈沖延時到人眼可分辨的程度。其原理是用輸入脈沖對1000p電容充電，充入的電荷將維持一段“H”的時間，從而使LED點亮。LED1用于指示負脈沖，LED2指示正脈沖；當輸入為時鐘脈沖時，這兩個LED都將連續閃亮。LED3用于低電平指示，LED4用于高電平指示。
    因為在輸入電路設有上拉電阻(22K)，所以可對應所有TTL電平。
    這個邏輯檢測器自身不設電源，而從被測電路獲取+5V電源。電源及信號的輸入最好選購專用的成品測試桿(帶伸縮鉤的)，若采用鱷魚夾或萬用表測試桿，容易造成被測電路短路。
    這個簡單的檢測器，在調試單片機時確認CS端子信號、或確認傳感器輸出信號的有無、或確認外界干擾對門電路的誤觸發等都可發揮作用。
