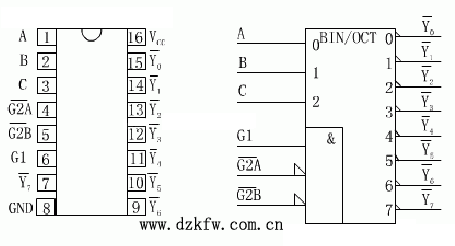

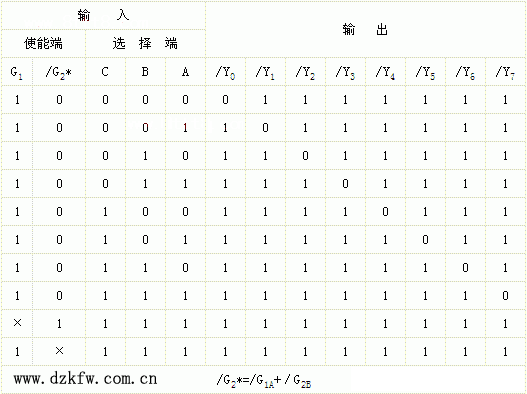

在中規模集成電路中譯碼器有幾種型號，使用最廣的通常是74ls138譯碼器，其是一個3到8的三八譯碼器，下圖是該38譯碼器原理邏輯符號及管腳排布，下表中列出了74ls138譯碼器器件的邏輯功能，從表中可以看出其輸出為低電平有效，使能端G為高電平有效，/G,/G為低電平有效，當其中一個為低電平，輸出端全部為1。


　　例　試用三八譯碼器_74ls138譯碼器實現函數F(X,Y,Z)=∑m(0,2,4,7)
　　用74138實現函數與前面講到的譯碼器實現邏輯函數的方法相同，但須注意兩點：
　　1.74ls138譯碼器的輸出是低電平有效，故實現邏輯功能時，輸出端不可接或門及或非門（因?yàn)槊看蝺H一個為低電平，其余皆為高電平）；

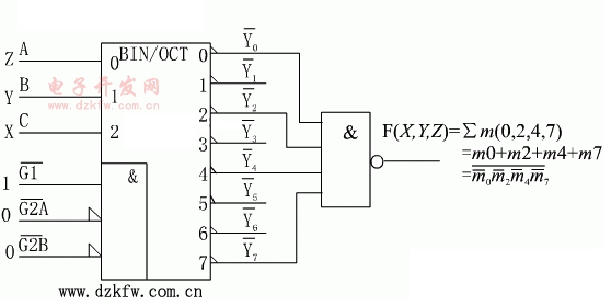

　　2.74ls138譯碼器有使能端，故使能端必須加以處理，否則無法實現需要的邏輯功能。下圖給出了其最終的38譯碼器原理圖電路。
