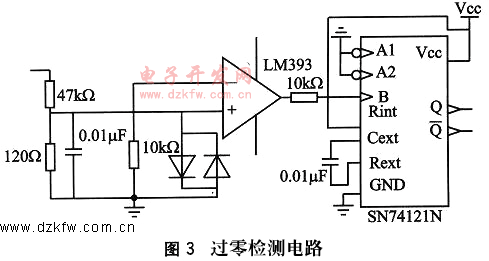

電壓經過電阻分壓和濾波，通過LM393構成的過零比較電路得到與電網輸入相電壓信號同步的方波信號，經過SN74121N變成和方波同步的觸發脈沖，隨后被送到DSP控制芯片的捕獲接口，用來產生邊沿捕獲信號以觸發相應的中斷，從而調用相應的中斷服務子程序。過零檢測電路:
