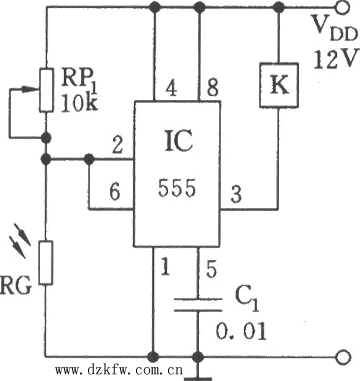

會員注冊如圖所示，電路以555為核心，與光敏電阻RG和RP1等組成。RG隨光照的強弱呈現不同的阻值，利用555內部的兩個比較器的復位和置位特性，便可組成施密特觸發器。當光強時，RG呈低阻，2腳呈低電平(<1/3 VDD觸發電平)，555置位，K不動作；當光弱時，RG呈高阻，6腳電平高于2/3 VDD閾值電平，555復位，K吸合。
光施密特觸發器
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-10-4
Tags：光施密特觸發器,施密特,觸發器,電路
