用常見的555時基集成電路做雙穩開關，具有線路簡潔、動作可靠、輸出電流大的優點，可直接驅動繼電器類負載，實現用一只輕觸鍵控制負載的通斷。

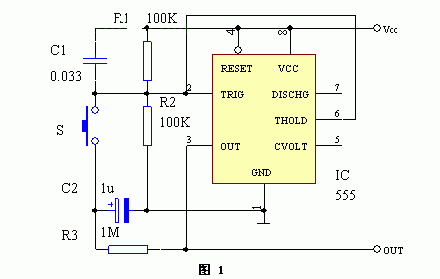

　　電路見圖1（點擊下載原理圖）。電路剛通電時，C1的存在使IC（555）⑥腳獲得一正脈沖，其③腳輸出低電平，此時C2上無電壓。按一下輕觸鍵S，C2上“0”電平作用于IC的②腳，③腳翻轉為高電平，通過R3對C2充電。S釋放后，C2充電到Vcc，而IC的②、⑥腳被R1、R2偏置于1/2Vcc，③腳高電平狀態保持不變。再按一下S，C2上電壓使IC⑥腳電壓大于2/3Vcc，③腳又翻轉為低電平。S釋放后，C2上電壓通過R3、IC③腳放電，②、⑥腳的電壓仍為1/2Vcc，③腳低電平的狀態可維持不變。由此可見，每按S一次，IC③腳高、低電平就變換一次。
　　本雙穩開關只要每次按鍵的時間不超過1秒，就能正常實現IC③腳高低電平的變換。但如果按住S不放，則IC③腳高低電平不斷變化。
