用運放驅動簡單實用功率放大器,NE5532驅動功率放大電路

關鍵字：NE5532,功率放大電路圖

本人設計了一款用運放驅動的簡單實用功率放大器。傳統運放驅動功放，因受運放電壓的限制，功率難以做大。本功放采用電壓轉換電流方式直接驅動功放管進行功率放大，所以輸出功率主要取決于末級功放管和功放電源，且揚聲器無開／關機沖擊聲。全機沒有加任何補償電容，原汁原味，移相小。由于采用運放作恒流放大，所以很方便更換不同性能的運放，音色有更多的選擇。閱讀資料:NE5532中文資料

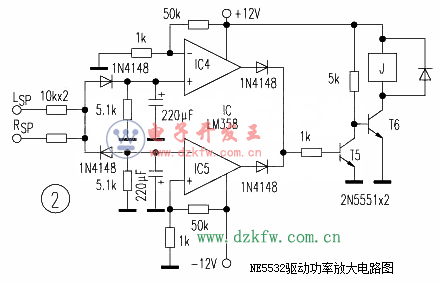

　　電路如圖１，ＩＣ１與Ｔ１、ＩＣ２與Ｔ２分別組成電流負反饋吸收式恒流源，分別負責音頻信號正半周與負半周的電壓、電流轉換放大，使Ｔ３、Ｔ４基極電流只受ＩＣ１、ＩＣ２輸入電壓控制，也就是說，只要運放輸入為一恒壓值，末級管Ｔ３、Ｔ４集電極流過電流也為一恒定值。Ｗ１、Ｗ２（多圈電位器）分別用來調整Ｔ３、Ｔ４靜態電流與輸出零點，ＩＣ３與Ｒ１、Ｒ２、Ｒ５組成準電流負反饋電路，只要相應改變Ｒ３、Ｒ４或Ｒ２、Ｒ６阻值，就能改變增益大小。該功放保護電路（圖２）采取切斷總電源方式，優點是當功放發生故障時，不僅保護了揚聲器，同時還保護了末級管。工作原理是：當接通電源時，Ｔ６得電導通，Ｊ吸合自保，電源維持接通狀態。當功放輸出零點直流成分大于±０．２４Ｖ時，ＩＣ４或ＩＣ５輸出一高電平，因而Ｔ５飽和導通，Ｔ６截止，繼電器Ｊ釋放，切斷了總電源，從而實現對揚聲器和功放管的保護功能。
　　本機調試較簡單，先把Ｗ１、Ｗ２調至最小位置，然后緩慢調節Ｗ１、Ｗ２使Ｒ８、Ｒ７上壓降為４０ｍＶ（２００ｍＡ）。測量輸出點，再微調Ｗ１或Ｗ２使輸出點電壓控制在５ｍＶ以下。然后預熱半小時后，再重調一下，即可接入音箱試音。主觀評價，該功放信噪比高，低音豐滿，有彈性，高音纖細流暢。
　　運放采用ＮＥ５５３２或ＡＤ８２７等雙運放，Ｔ１、Ｔ２選中功率管２ＳＢ６４７、２ＳＤ６６７等，末級功放管可選用三肯對管２ＳＣ２９２２、２ＳＡ１２１６或２ＳＣ３２８１、２ＳＡ１３０２等音頻對管，電阻用１／４Ｗ金屬膜電阻。
