功率放大器主要技術指標如下。
　　輸出功率：2×12W；頻率響應：50Hz～20kHz；失真度：≤0.5％。
　　1．電路設計
　　本項目利用集成功放TDAl521設計和制作一個功率低頻功率放大器。TDA1521是一塊優質功放集成電路，采用九腳單列直插式塑料封裝，具有輸出功率大、兩聲道增益差小、開關機揚聲器無沖擊聲及可靠的過熱過載短路保護等特點。輸出功率2x12W，失真度≤0.1％。TDAl521A既可用正負電源供電，也可用單電源供電。雙電源供電時，可省去兩個音頻輸出電容，高低音音質更佳。單電源供電時，電源濾波電容應盡量靠近集成電路的電源端，以避免電路內部自激。制作時一定要給集成塊裝上散熱片才能通電試音，否則容易損壞集成塊。散熱板不能小于200mm×100mm×2mm。

　　2．電路制作

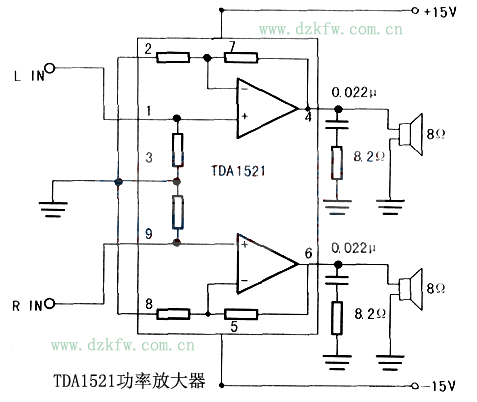

　　功率放大器電路如下圖所示。本電路采用雙電源供電。焊接電路時注意：

　　(1)TDAl521電源一定不要接反，否則將燒毀電路。
　　(2)散熱片要足夠大，不小于200mm×100mm×2mm。
　　(3)喇叭不要焊在電路中，組裝時輸出端接輸出端子。
　　(4)為減少噪聲，功放電路與前置放大器焊在同一塊電路板上，且盡量靠近前置放大器的輸出端。
　　3．電路的調試
　　(1)將功放電路與前置放大器連接．兩個通道輸入端輸入相同的交流小信號(Ui=10mV，f=1kHz)測量兩個輸出端電壓，觀察輸出電壓變化范圍；
　　(2)調節雙聯電位器。測量電路輸出的最大不失真電壓；
　　(3)測量電路的通頻帶。
