飛利浦公司的TDA1521雙聲道音頻功率放大集成電路由于其音質佳和制作容易的特點，在音響發燒友當中口碑很不錯。TDA1521采用九腳單列直插式塑料封裝，輸出功率大、兩聲道增益差小、有過熱過載短路保護等功能。
在實際的電路應用中，為TDA1521供電的電源內阻要小于4歐 , 以確保其負載短路保護電路能夠可靠動作。TDA1521必須加裝不小于200mm×100mm×2mm 的散熱板。調試過程中切不可嘗試將TDA1521輸出端與輸入端相連，否則集成塊迅速燒毀。
TDA1521特性參數:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)
1、電源電壓：Vcc = ±7.5 -- ±20V 推薦值：±15V
2、輸出功率 ： Po =2×12W(THD=0.5%) BTL形式時 Po = 30 W
3、電壓增益 ： Gv = 30dB
4、通道隔離度:CT=70dB 5、輸出噪聲電壓： Vno = 70uV （Rg=2KΩ）
1、電源電壓：Vcc = ±7.5 -- ±20V 推薦值：±15V
2、輸出功率 ： Po =2×12W(THD=0.5%) BTL形式時 Po = 30 W
3、電壓增益 ： Gv = 30dB
4、通道隔離度:CT=70dB 5、輸出噪聲電壓： Vno = 70uV （Rg=2KΩ）
TDA1521既可在單電源下工作也可以在雙電流下工作，也就分別有OTL與OCL兩種不同的電路接法。下面是具體電路形式：

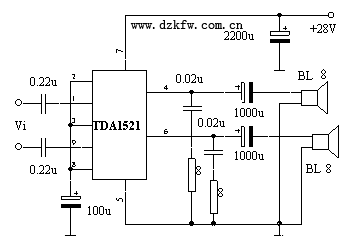

TDA1521單電源OTL接法
單電源接法在普通的音響設備中普遍采用，因為這些電器設備只設計有單電源輸出，所以TDA1521必須接成這樣的OTL電路，揚聲器通過輸出電容與功放連接。
單電源供電時，電源濾波電容應盡量靠近集成電路的電源端，以免電路內部自激。

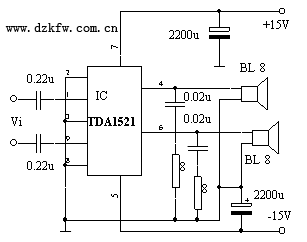

TDA1521雙電源OCL接法
在高保真音響中，TDA1521都是接于雙電源電路工作，目的是去掉功率輸出的耦合電容而直接與揚聲器駁接，提高放音音質。
