高保真音頻功率放大器LM1875 及其運用

作者：佚名文章來源：本站原創 點擊數：更新時間：2011-11-20

高保真音頻功率放大器LM1875
LM1875是美國國家半導體器件公司生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，該集成電路在±25V電源電壓RL=4Ω時可獲得20W的輸出功率，在±30V電源8Ω負載獲得30W的功率，內置有多種保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。

   電路特點：

    [1].單列5腳直插塑料封裝，僅5只引腳。

    [2].開環增益可達90dB。

    [3].極低的失真，1kHz，20W時失真僅為0.015%。

    [4].AC和DC短路保護電路。

    [5].超溫保護電路。

    [6].峰值電流高達4A。

LM1875外形圖

    [7].極寬的工作電壓范圍（16-60V）。

    [8].內置輸出保護二極管。

    [9].外接元件非常少，TO-220封裝。

    [10].輸出功率大，Po=20W(RL=4Ω)。

LM1875極限參數：

LM1875極限參數
參數名稱	極限值	單位
電源電壓(Vs)	60	V
輸入電壓(Vin)	-VEE-Vcc	V
工作結溫(Tj)	+150	℃
存儲結溫(Tstg)	-65-+150	℃

典型應用電路：

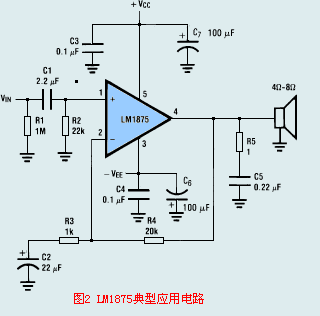

LM1875典型應用電路1

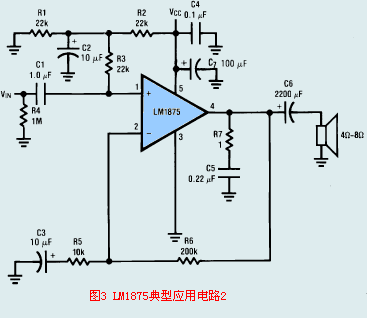

LM1875典型應用電路2

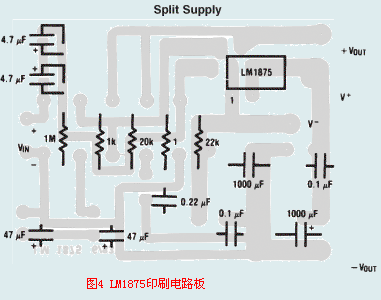

LM1875印刷板圖

Tags：音頻,功率放大器,LM1875

責任編輯：admin
