圖１電路為單電源OTL功放電路。它與OCL功放的區別僅在于輸出端接有1000μF的大電容C2。就該電路的直流通路來說，只要VT4、VT5兩管特性相同，K點電位便為VCC/2，因為C2上直流電壓可被充電到VCC/2；就交流通路來說，C2可視為短路，只要時間常數RLC2選得比正弦輸入信號的最大周期大得多，那么用C2和單電源+VCC，就可代替雙電源±VCC的作用。因此圖１是一個OTL電路。

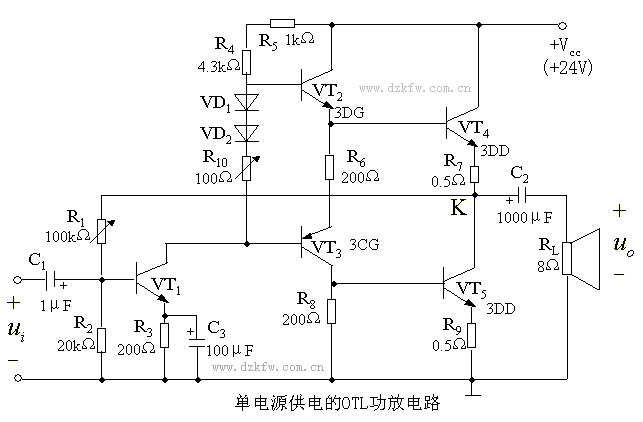

圖１　單電源供電的OTL功放電路

　　思考題：
　�。�1）在圖１功放電路中，若用示波器監視，發現uo波形有一點失真，應調哪個元件？調大還是調��？
　�。�2）若去掉前置級，VT3基極與地端之間接有一個固定電阻器R3=5.3kΩ，并將R5改為1.1kΩ的可調電位器。試問輸入電壓ui應如何接入？調節R5有什么作用？
