簡單音頻功放電路原理圖(一)

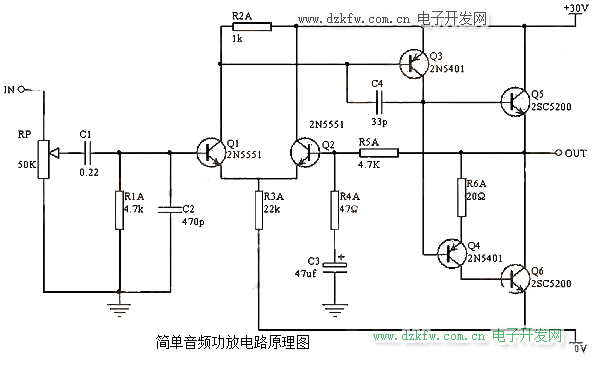

這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W。此功法電路可謂一裝即成，特別適合初學者制作。具體電路如圖(只畫出一聲道)，全機用1/2W電阻，C2和C4用瓷盤電容即可，Q5、Q6采用大功率管2SC5200，變壓器容量大于200W，次級輸出電壓AC22V*24A。

調試方法：本機一般來說無需調整，裝機后測中點電壓在+-50mV內可以認為正常，否則可調整R2的阻值，如偏離電壓高則加大R2，反之則減小。

簡單音頻功放電路原理圖(二)

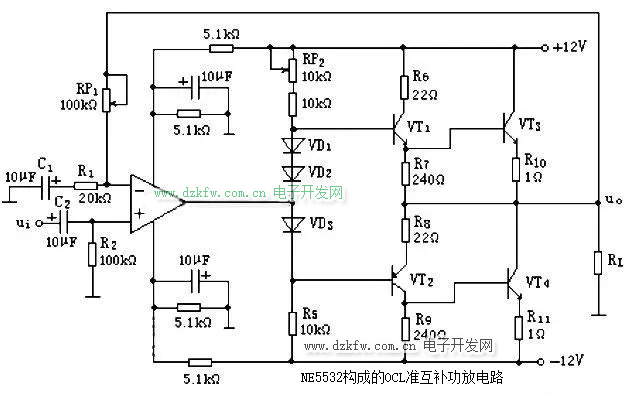

文中介紹的是一款由NE5532構成的OCL準互補功放電路。該音頻功率放大電路采用一運算放大器組成驅動級，晶體三極管VT1~VT4組成復合式互補對稱電路，擔任功率放大。電路總增益Au=(R1+R3)/R1，RL為揚聲器。交流信號的工作過程與簡單的互補對稱功率放大器類似。其中電位器RP1調節整機的增益，RP2用于調整中點電壓。本電路經過簡單的調試即可成功，更換不同的運放整機的音色都會隨之改變，DIY的樂趣盡在其中。缺點是功率較小，可以把運放的供電提高并穩壓在正負15V，后級功放管的電壓提高到正負30V以上，即可滿足一般家庭使用的需要。


簡單音頻功放電路原理圖(三)

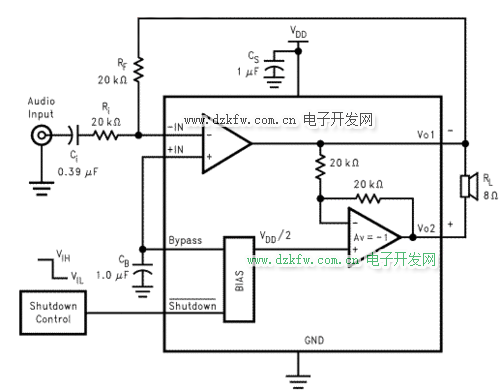

LM4889是一款主要應用于手機的音頻功率放大器。5V電源時，它能夠提供1瓦的連續平均功率輸出(8Ω橋式連接負載)，失真小于2%(THD+N)。LM4889需要的外部元件極少，不需要輸出耦合電容器或啟動電容器，因此適合移動電話和其他低電壓應用。該LM4889具有低功耗的停機模式、內部誤關斷保護機制、噪音消除功能，可以配置外部的增益設定電阻。LM4889典型應用電路：


簡單音頻功放電路原理圖(四)

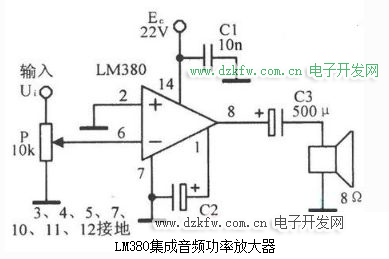

LM380集成音頻功率放大器的應用電路如下圖所示：


簡單音頻功放電路原理圖(五)

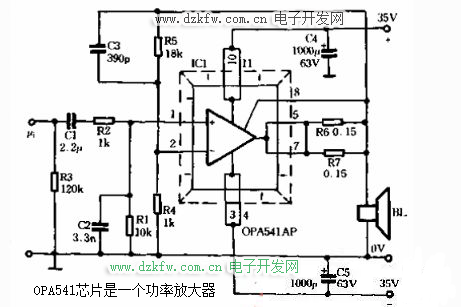

OPA541芯片是一個功率放大器，它能由最大為士40V的電源供電，而產生最大電流為5A的連續輸出。可通過外部的電阻，調節輸出電流的大小，以保護放大器和負載，使之正常工作々OPA541具有兩種封裝形式，一種是⑩腳塑封，另一種是TO一3密封封裝。

OPA541為一個性能較佳的功率放大器。電路如圖5-106所示，該電路在音頻信號的輸入電平值為1.3V;哪，由對稱的土35v電源供電時，能夠給80的負載提供大約60W的功率口此時，通過并聯電阻R6、R7限制輸出電流值(最大為8.5A)，也能安全驅動4n的負載，使之獲得最大的驅動功率。但是R6和R7的設置要注意保證放大器在短路時得到安全保護6要使放大器在其安全區內工作，則要求電流門限值為1.8A。決定電流門限電阻阻值Rc、可由下面的公式計算：Rci=(0.813/laha)-0.02(n)該放大器的失真度低，THD低于0.5%olC的靜態電流僅為ZOmA，帶寬由C3決定，大約為22kHz，輸入濾波器R2、C2用于減小IMD(內部調制失真)，并且減小帶寬，使帶寬降為實際的16.6kHz；低端的截止頻率由R1、C1決定，為6.6Hz。

簡單音頻功放電路原理圖(六)

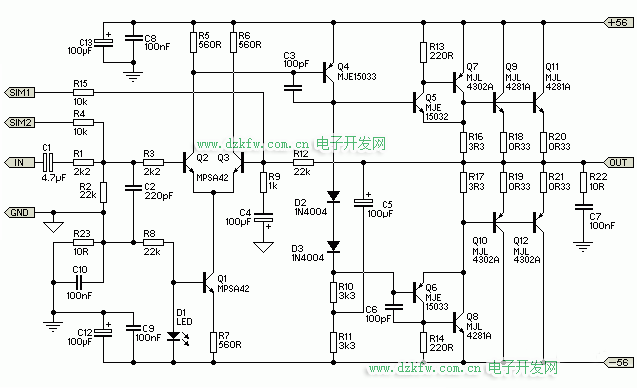

選用MJL4281A(NPN)和MJL4302A(PNP)，具有高帶寬，良好的SOA(安全工作區)，高線性和高增益。驅動晶體管選用MJE15034(NPN)和MJE15035(PNP)。所有器件的額定電壓為350V。輸出三極管選用MJL4281A(NPN)和MJL4302A(PNP)，具有高帶寬，良好的SOA(安全工作區)，高線性和高增益。驅動晶體管選用MJE15034(NPN)和MJE15035(PNP)。所有器件的額定電壓為350V。性能指標：8Ω4Ω電壓增益27dB27dB功率(連續)153W (240W)240W (470W)峰值功率 - 10 ms185W (250W)344W (512W)峰值功率 - 5 ms185W (272W)370W (540W)輸入電壓1.3V (2.0V) RMS1.3V (2.0V) RMS噪聲 *-63dBV (ref. 1V)-63dBV (ref. 1V)S / N比 *92dB92dB失真0.4%0.4%失真 (@ 4W)0.04% (1 Khz)0.04% (1 Khz)失真 (@ 4W)0.07% (10 kHz)0.07% (10 kHz)擺率》 3V/us》 3V/us300W音頻功率放大器電路原理圖

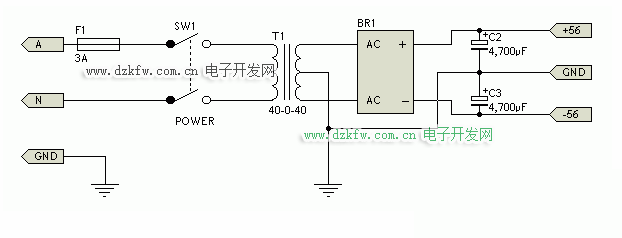

300W音頻功率放大器電源線路圖
