會員注冊該前置放大器放大麥克風的輸出信號，因此，它可以是進一步由功率放大器放大。該電路的輸出端提供給信號線。

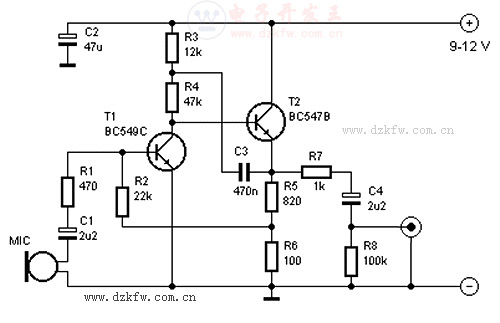

兩個晶體管建立這樣的電路并不是很難。該放大器產生的噪音小。在所示的實例中，該電路適合于500Ω和600Ω?jìng)髀暺鳌?00Ω?jìng)髀暺鱎1應該降低至220Ω和C1應增加至4.7uF。三極管放大電路組成的麥克風前置放大器電路圖：
增益是由R2設定。采用22K時最大增益約為200倍。
R1 = 470 Ω
R2 = 22 kΩ
R3 = 12 kΩ
R4 = 47 kΩ
R5 = 820 Ω
R6 = 100 Ω
R7 = 1 kΩ
R8 = 100 kΩ
C1,C4 = 2,2µF/16V
C2 = 47µF/16V
C3 = 470nF
T1 = BC549C
T2 = BC547B
