LM3886是美國國家半導體公司新出的一款帶過壓、過高溫保護的高保真大功率音樂IC，其外圍電路簡單、制作方便。其性能如下：
　·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
　·VCC=±35V OUTPUT=50W/8Ω
　·峰值功率：135W
　·信噪比≥92db
　·轉換率：19V/us
　·互調失真：0.04%
　·11腳TO-220封裝
　·靜音功能
　·SPiKeTM保護功能
　　LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。
　　下圖為美國國家半導體公司提供的應用電路圖：

怎么樣？簡單吧。以下是元器件清單：
　　R1：1KΩ 1/4W 金膜
　　RM：33KΩ 1/4W 金膜
　　Ri：1KΩ 1/4W 金膜
　　Rf1：20KΩ 1/4W 金膜
　　R6： 10Ω/3W
　　L：0.7uH 用Φ1的漆包線在簽字筆上饒4圈，取下來就行了
　　Ci：10uF /35V 鉭電容
　　其余電容一律為100uF/50V 電解電容
　　電位器為10KΩ指性
        下面是我排版的PCB圖，單面板，自己動手加工很容易的。因?yàn)橹皇羌兒蠹墸�電位器就取消了；靜音常開，開關也取消了；在輸出端加入了3Ω/2W的電阻和0.1PF的喇叭補償電路。下面左圖為PCB走線圖，右圖為元件排列圖，馬上抓下來照作，然后告訴我效果如何？千萬不要告訴我不響哦 : ）

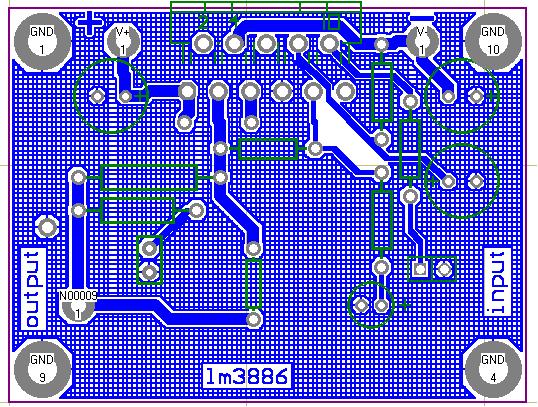

下圖是我排好版送電路板廠加工的PCB圖：
