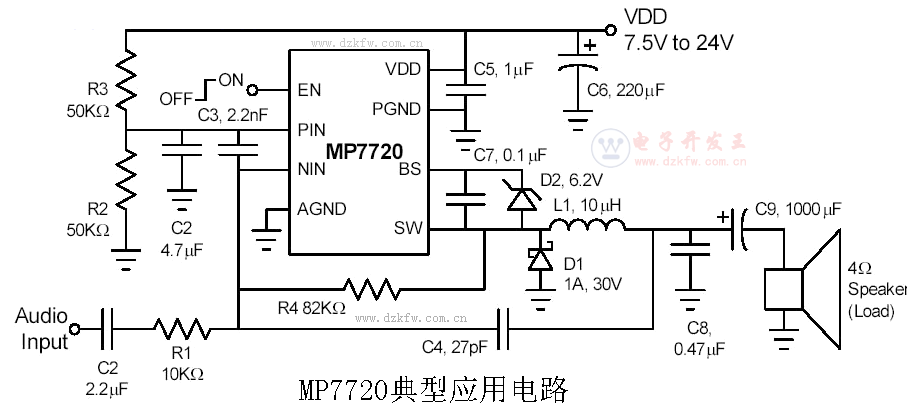

功放電路圖　　MP7720典型應用電路：

　　MP7720是一個單聲道的D類音頻功率放大器，采用單端輸出，僅需單電源即可工作。該集成電路具有以下特點：

1. 在20V電源電壓、負載4歐姆時，輸出功率20W。
2. 20W輸出時效率約為93%
3. 低噪音（190μV典型值）
4. 開關頻率高達1MHz
5. 工作電源電壓9.5V~24V
6. 集成了啟動和關機電流聲消除電路
7. 集成了過熱保護電路
8. 集成180mΩ開關
9. 靜音/待機模式（睡眠）
