會員注冊Modbus 是公開的通信協議，是一種單主站的主/從通信模式。Modbus 通信標準協議可以通過各種方式傳播，如 RS232C、RS485、光纖、無線電等。Modbus基于串行傳輸時有兩種模式，ASCII和RTU，兩種模式針對數據打包、解碼方式的定義不同，支持Modbus協議的設備一般都支持 RTU 模式。西門子plc S7-200SMART CPU通過硬件自帶的RS485通信端口或擴展的通信信號板，和軟件上開發的Modbus RTU通信標準指令庫，可以幫助客戶快速便捷的實現設備間的Modbus RTU通信。
Modbus RTU通信標準指令庫
標準指令庫-主站：主站初始化MBUS_CTRL指令&主站讀寫MBUS_MSG指令
● EN：使能參數，必須保證每個掃描周期都能開啟（SM0.0）。
● Mode：模式參數，為1時使能Modbus協議功能。
● Baud：波特率參數，根據通訊兩側的協議和速度要求需設定為一致。
● Parity：校驗方式參數，0=無校驗，1=奇校驗，2=偶校驗。
● Port：端口號參數，0=使用集成的通訊口，1=CM01信號板。
● Timeout：超時時間參數，主站等待從站響應的時間，以ms為單位。
● Done：初始化完成位。
● Error：初始化錯誤代碼（詳見系統手冊指令說明）。
● EN：使能參數，必須保證同一時刻只有一個讀寫功能處于使能狀態。
● First：讀寫請求位，每一個新的讀寫請求需要用脈沖觸發。
● Slave ：從站地址參數，可選擇的范圍1-247。
● RW：讀寫參數，0=讀，1=寫。
● Addr：讀寫從站對應連續地址區域的起始地址。
● Count：讀寫從站對應連續地址的個數。
● DataPtr：讀寫操作對應主站連續地址區域的起始地址，用于存儲準備寫入的數據或要讀回的數據。
● Done：讀寫功能完成位。
● Error：讀寫指令錯誤代碼（詳見系統手冊指令說明）。
標準指令庫-從站：從站初始化MBUS_INIT指令&從站響應請求MBUS_SLAVE指令
● EN：調用使能位，一般使用SM0.1。
● Mode：模式參數，啟動停止Modbus，0=停止，1=啟動。
● Addr：從站地址，Modbus從站地址，取值1-247。
● Baud ：波特率參數，根據通訊兩側的協議和速度要求需設定為一致。
● Parity：校驗方式參數，0=無校驗，1=奇校驗，2=偶校驗。
● Port：端口號參數，0=使用集成的通訊口，1=CM01信號板。
● Delay：附加字符間延時，缺省值為0。
● MaxIQ：參與通信的zui大IO點數，一般設為256。
● MaxAI：參與通信的zui大AI通道數，zui多56個。
● MaxHold：zui大保持寄存器區，參與通訊的V區大小。
● HoldStart：保持寄存器區起始地址，以指針方式指定。
● Done：初始化完成位。
● Error：初始化錯誤代碼（詳見系統手冊指令說明）。
● EN：調用使能位，一般使用SM0.0。
● Done：通訊完成位。
● Error：通訊錯誤代碼（詳見系統手冊指令說明）。
應用實例

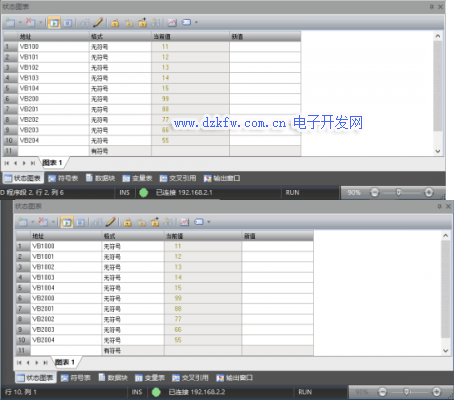

通過Modbus標準指令庫，實現主從站CPU之間的數據交換，其中主站IP地址為192.168.2.1，從站IP地址為192.168.2.2，主站Modbus地址為0，從站Modbus地址為1，將從站VB1000-VB1004中的數據讀取至主站VB100-VB104中，數據交換區將主站中VB200-VB204的數據寫入從站VB2000-VB2004。

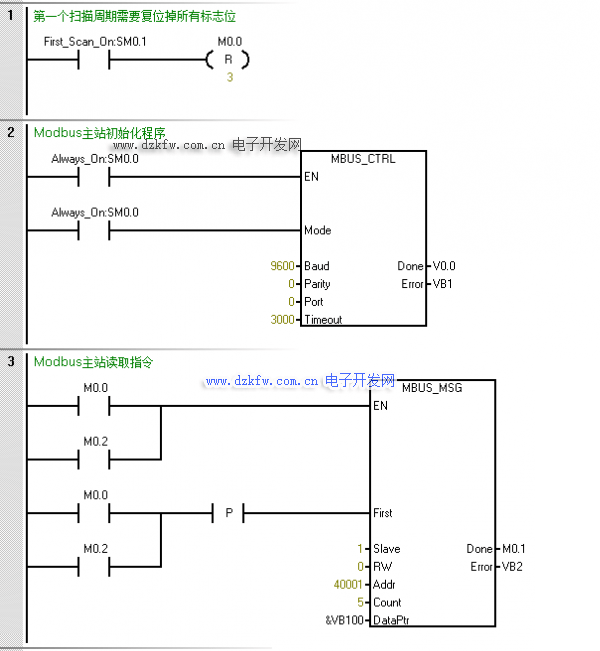

主站程序：

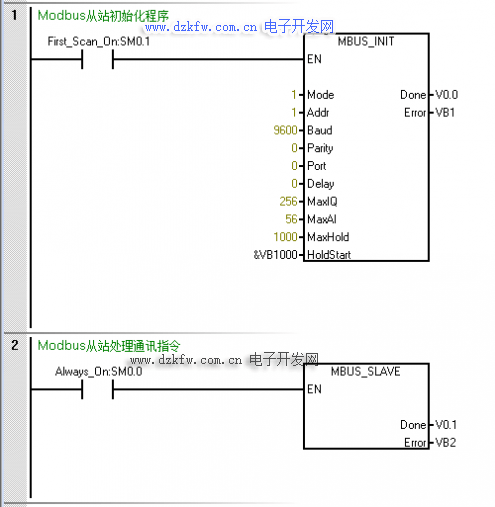

從站程序：
