西門子plc產品數量檢測控制程序的例子  CTU和TON指令

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-11-13

本文介紹了西門子plc實現的數量檢測控制程序,在傳輸帶上傳輸工件,用傳感器檢測通過的產品數量,來看下整個產品數量檢測控制程序的功能與實現過程。

產品數量檢測控制程序

1、程序功能

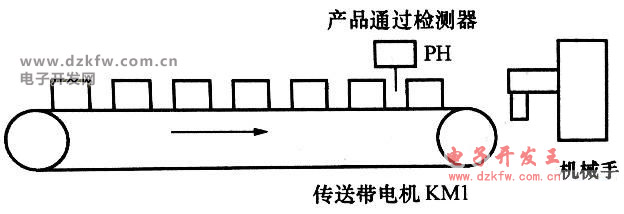

傳輸帶傳輸工件,用傳感器檢測通過的產品數量,每通過24件產品,機械手動作一次(裝箱)。機械手動作后,延時2s,機械手復位。

產品數量檢測控制程序

2、I/O分配

傳輸帶啟動按鈕I0.0;傳輸帶停止按鈕I0.1;產品檢測傳感器I0.2;Q0.0接傳輸帶運行電動機KM1;Q0.1接機械手KM2。

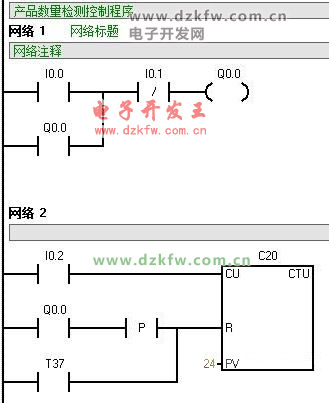

3、控制程序梯形圖實例

加計數指令CTU 加計數指令CTU

計時器指令TON 計時器指令TON

以上就是西門子plc實現的產品數量檢測控制程序,希望對大家有所幫助。
