會員注冊這是一款德國人用NE5532設計的高保真立體聲耳機放大器，NE5532是廣大音響,愛好者所熟知的HI-FI級前置放大積體電路，其出色的音質表現被廣大發燒友所推崇；雖然采用單電源供電，但實際聽音效果還是很不錯的，有興趣者不妨試一試。
主要參數：
（1）輸入阻抗：10K ohms
（2）輸入電平：500mV-700mV
（3）輸出阻抗：20-200 ohms
（4）信噪比：90dB
（5）聲道分離度：＞75dB
（6）工作電源：15V DC 200mA

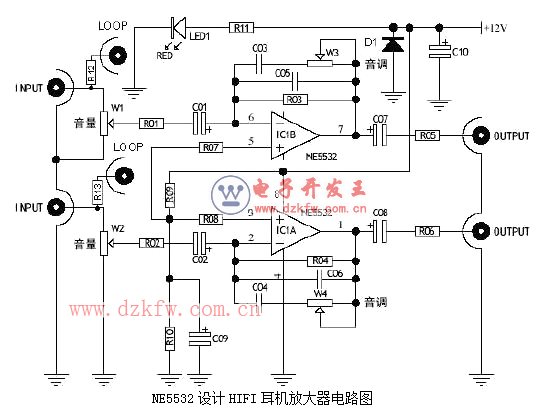

NE5532設計HIFI耳機放大器電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-21
Tags：NE5532,耳機放大器,電路圖
