熱水器脈沖電路圖（一）

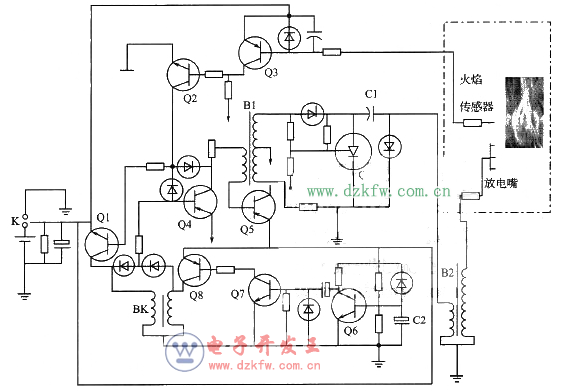

如圖14-23所示是一種常用的燃氣熱水器脈沖點火電路，其工作原理如下。

圖14-23燃氣熱水器點火電路

（1）點火脈沖的產生

該電路主要由集成塊LM339及其相關元器件組成，電路中的Q4、B1等組成振蕩電路。B1所接線圈為正反饋繞組，二次電壓整流后，經B2一次側對C1進行充電，當晶閘管Q9導通時電容C1經B2一次側放電，B2次級產生高壓點火脈沖。

（2）點火脈沖的控制

點火脈沖的控制主要由Q6、Q7、Q8及其外圍元器件來完成，產生點火脈沖時，其維持時間的長短由C2決定，C2的容量越大，點火時間越長，反之，則點火維持時間就越短。

熱水器脈沖電路圖（二）

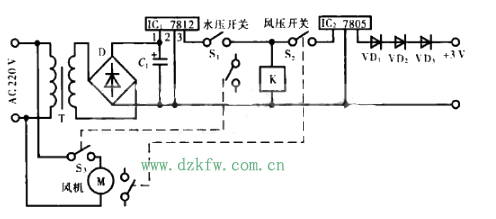

強排式熱水器脈沖點火器電源電路

電路工作原理：220V交流電經變壓器T降壓、整流橋D整流、C1濾波變為脈沖直流電壓，經lC1穩壓，為繼電器K提供12V的工作電壓。只要用戶開通自來水閥，水壓開關S1接通，繼電器K得電吸合使開關S3接通，風機得電工作。

熱水器脈沖電路圖（三）

由于煤氣是易燃、易爆氣體，所以對燃氣器具中的點火控制器的要求是安全、穩定、可靠。為此電路中有這樣一個功能，即打火確認針產生火花，才可打開燃氣閥門；否則燃氣閥門關閉，這樣就保證使用燃氣器具的安全性。

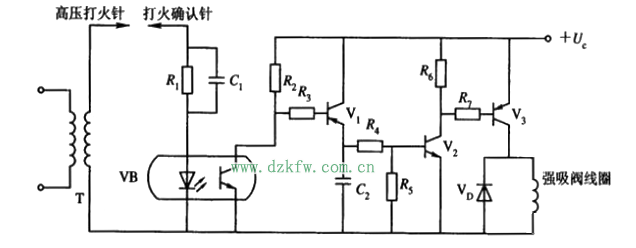

圖8-25為燃氣熱水器中的高壓打火確認電路原理圖。在高壓打火時，火花電壓可達一萬多伏，這個脈沖高電壓對電路工作影響極大，為了使電路正常工作，采用光電耦合器VB進行電平隔離，大大增強了電路抗干擾能力。當高壓打火針對打火確認針放電時，光電耦合器中的發光二極管發光，耦合器中的光敏三極管導通，經V1、V2、V3放大，驅動強吸電磁閥，將氣路打開，燃氣碰到火花即燃燒。若高壓打火針與打火確認針之間不放電，則光電耦合器不工作，V1等不導通，燃氣閥門關閉。

燃氣熱水器的高壓打火確認電路原理圖

熱水器脈沖電路圖（四）

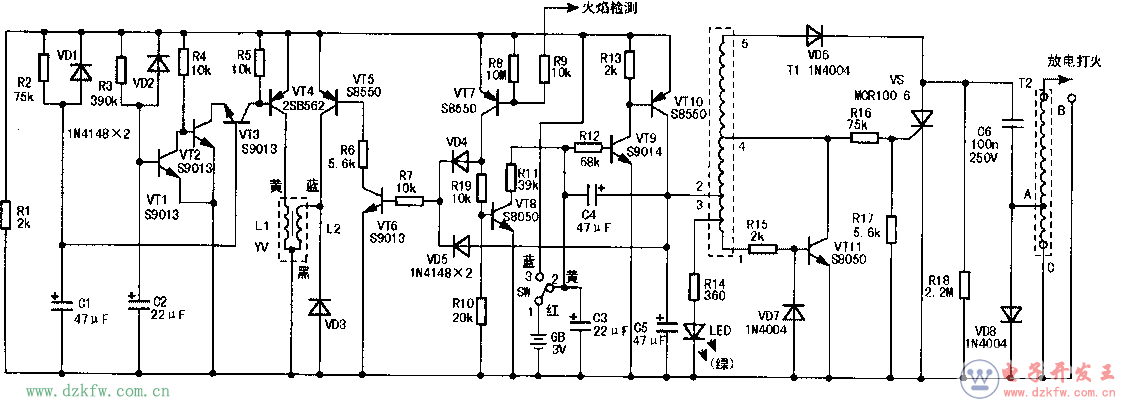

工作原理

1、點火控制電路

該電路由C3、VT8、VT9、VT10等組成。SW是裝在水／氣聯動閥（亦稱壓差檢測器）內的微行程限位電源開關。熱水器未工作時，SW（1）、（2）端接通，并使VT9基極為高電平。熱水器工作時，打開進（冷）、出（熱）水閥后，足夠的水壓（》0.03MPa）通過水／氣聯動閥內頂桿使SW（1）、（3）端接通，整機得電工作。與此同時，燃燒室小火（亦稱常明火）氣源也被接通。SW接通電源后，VT9集電極加正電壓而正偏導通（C3正端使基極為高電平），VT10隨之導通，通過T1（2）腳為振蕩電路供電，開始進行放電點火。如果經過數秒鐘（實測約8s左右），仍未點燃小火，則C3經R12、VT9發射結放電，使VT9反偏，于是VT9、VT10相繼截止，切斷振蕩及點火電源。若想重新點火，需關斷水（進、出均可）閥，使C3充電后，再重復以上工作過程。如果小火已被點燃，則火焰檢測管vT7導通，VT8隨之導通，c3經R11和VT8的集電極和發射極放電，使vT9反偏截止，VT10隨之截止，停止為振蕩點火電路供電，結束點火操作。

2.振蕩及高壓產生電路

振蕩電路由T1、VT11等組成。高壓產生電路由VD6及可控硅VS、儲能電容C6、保護管VD8、升壓變壓器T2等元件組成。

VT11與自耦變壓器T1構成電感反饋振蕩電路。T1（2）～（4）繞組為初級，（2）～（1）繞組為正反饋線圈。在正反饋作用下，VT11反復導通和截止，形成振蕩，此期間LFD閃亮，作為振蕩指示。在VT11關斷期間，T1（2）～（5）繞組逆程感應電壓經VD6半波整流，向C6充電，隨C6兩端電壓升高，T1（4）腳與地之間的逆程電壓也成正比升高。當C4兩端電壓升至200V左右時，T1（4）腳輸出的電壓經電阻R16、R17分壓后觸發可控硅VS，使之導通，C6上所存儲的電能經VS和T2初級（A—C）繞組迅速放電，在T2次級（B—C）繞組形成上萬伏脈沖高壓，經點火針對機殼放電，引燃小火。R14是LED的限流電阻，VD7、VD8是保護二極管，R18是C6的泄放電阻。

3.火焰檢測及電磁閥控制電路

火焰檢測由感溫探針（熱電偶）和開關管VT7等元件組成。電磁閥控制電路由VD4、VD5、VT6、VT5等元件組成。一旦引燃小火，火焰探針便感測到高溫，由于火焰離子的導電作用，相當于探針對地接了一只電阻（隨感測溫度高低而變，約為O.6MΩ～3MΩ），VT7正偏導通。vT7導通后，一方面使VT8導通，VT9、VT10截止，則振蕩及高壓產生電路停止工作；另一方面由于VD4正偏，使VT6、VT5相繼導通，電磁閥‘YV的維持繞組L2中有電流通過，但因電流較小（約5mA左右）無法開啟電磁閥。VD3是保護二極管。實際上，在打開出水閥、接通整機電源后，在VT10導通為振蕩電路供電的同時，VD5也正偏，使VT6、VT5相繼導通。

YV的L2中已有維持電流。只不過點燃小火后，VT7導通并控制VT10截止，振蕩電路停止工作，同時又使VD4導通，接替VD5使VT6、VT5導通，保持YV中L2的電流不中斷。當出現意外熄火時（如氣壓不足、風吹、電磁閥故障等），火焰離子電流消失，相當R9開路，VT7、VT6、VT5均截止，YV維持繞組L2失電從而關閉電磁閥，防止熱水器燃燒室內聚積燃氣引起爆燃，確保人身和設備安全。

4、電磁閥啟動控制電路

該電路由VT1～VT4、R1～R5、C1、C2及VD1、VD2等元件組成，其工作過程分以下3個階段：

（1）在打開出水閥、接通電源開關SW時，由于C1、C2兩端電壓不能突變，有一個經R2、R3充電的緩變過程，所以VT1、VT3因基極為低電平（《0.7V）而截止。此時，VT4也截止，電磁閥YV的啟動繞組L1中無電流。這樣，盡管維持繞組L2中有小電流，但電磁閥不會打開，防止點燃小火前，燃燒室內聚積有燃氣而引發事故。大約1s后，C1上的充電電壓使VT3正偏導通，由于R4上拉作用使VT2也導通，VT4通過VT3、VT2獲得偏置電壓隨之導通，在電磁閥w的L1繞組通過較大的啟動電流（實測約600mA），與L2產生的合力使電磁閥YV打開，燃氣進入氣排，并由小火引燃。

（2）經過2s左右，C2的充電電壓使VT1正偏導通，VT2截止，VT4繞組截止，YV的L1繞組失電，L2繞組中的小電流維持電磁閥的導通，熱水器進入正常工作狀態，啟動過程（約2s）結束。

（3）啟動結束后，C1、C2分別通過R2、R1和R3放電，為下次啟動電磁閥作準備。

熱水器脈沖電路圖（五）

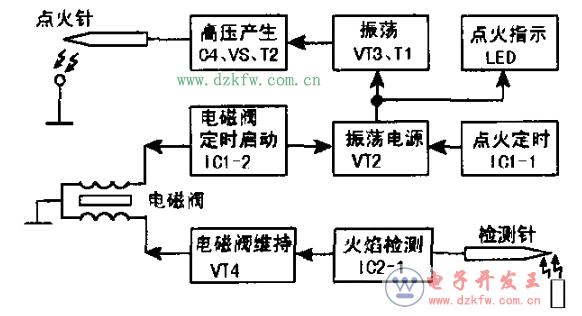

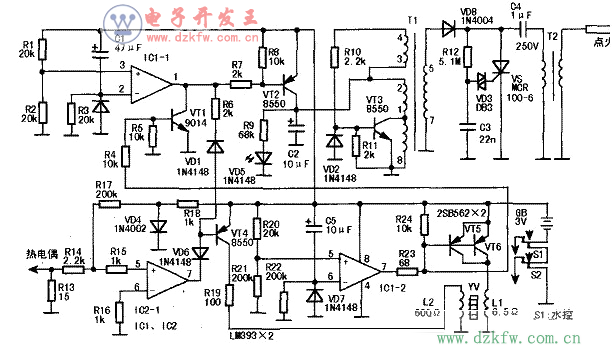

該熱水器控制電路由點火定時、振蕩電源控制、振蕩、點火指示、脈沖高壓產生、火焰檢測、主電磁氣閥啟動控制及維持等單元電路組成，其組成框圖如圖所示，電路原理圖如圖所示。
