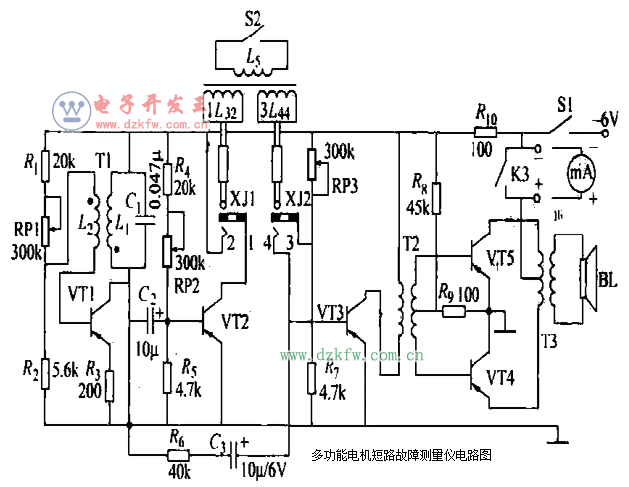

這里介紹的電機短路測量儀，不但能用來迅速準確地檢查電動機、發電機電樞單匝以上的短路故障，還能用來檢查籠型轉子鑄鋁質量及導體中是否有斷條故障。利用這個測量儀，在重繞電機繞組時，可以一邊下線一邊測試，避免操作不慎而造成短路，如圖5 26所示。晶體管VT1.變壓器T等組成變壓器反饋振蕩電路，產生約2000Hz的音頻信號。VT2等組成音頻放大器。音頻放大器產生的音頻振蕩信號經VT2放大后加到ld繞阻上。當S2合上時，厶繞組形成閉合回路，音頻信號電壓經L3、L、k的互相耦合加到了VT3的基極，經兩級音頻放大后，推動揚聲器或者由電表指示出來。


　　電路中R6、G組成正反饋電路，它的作用是當L.處于短路時，把線圈L4上感應到的信號再饋送到vr2的基極進行放大。適當?shù)剡x擇風的阻值可以提高測試靈敏度。但要注意，由于L3、厶之間還存在著弱耦合，再加上風、G支路的正反饋作用，在L5開路的情況下，可能還有弱信號輸出，不過此時Ls的S2接通，揚聲器應有明顯的變化，否則應適當調整Re的阻值。
