電子膨脹閥屬比較精密節流元件，它由一只五線（或六線）的步進電機作為開關膨脹閥芯的動力元件。而步進電機在控制系統中，可以把脈沖信號轉換成角位移運動，并且它還可以作為電磁制動輪，進行實時定位。

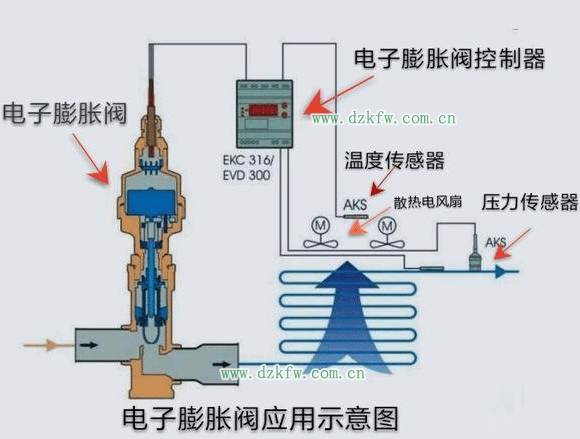

下圖為電子膨脹閥的實物圖。



電子膨脹閥的主要功能，是負責根據步進電機驅動器送來的脈沖信號，來自動控制電子膨脹閥的開度，確保液管中適量的供液量與合適的過熱度。 而液管中的壓力傳感器，負責檢測高溫蒸發器的壓力，并且將壓力信號轉化為4~20mA的電流信號→送給控制器進行比較運算。還有一個溫度傳感器，也是采集溫度→送給控制器進行比較運算。
而步進電機驅動控制器，它里面有cPU和一系列的IC集成電路，它將各種采集的信號在CPU中進行運算→發出一系列脈沖信號去控制電子膨脹閥。
下圖為電子膨脹閥與驅動器的實物圖。

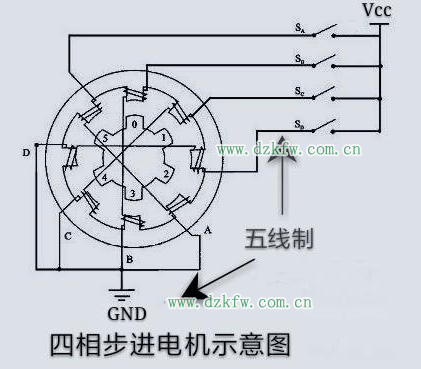

下面為步進電機（五線制）的圖。


它們之間的A、B、C、D四組線圈的尾部連接在一起，為公共接線端，簡稱GND點。那么如何判斷電子膨脹閥的好壞呢? 可用萬用表來檢測它的四組線圈的電阻阻值來初步判斷它的好壞（對于有些電機能運轉，但機械減速裝置出問題的不能保證膨脹閥的正常使用）。 電子膨脹閥的型號、種類繁多，這里列舉五線制Q12-GL-01型線圈來說，它實際上在電機內部將⑥與①連接在一起了，①它為公共GND點，它的①→②、①→③、①→④、①→⑤、這四組線圈正常時的電阻值應該都在48Ω左右，如果測量它們其中阻值偏離較大或阻值較小，說明那一組線圈內部有短路行為，如果電阻值為∞，則表示該組線圈己經為開路狀態。
