全自動洗衣機工作原理圖，圖解全自動洗衣機工作原理
不管是哪種洗衣機，都是靠一個主要的電機在旋轉替代人手工去“搓衣服”，電機只要控制好啟動停止就好，然后就是通過控制好進排氣功能即使補水排水，外加定時，顯示，報警等輔助功能來完成。從電路和控制來看，只要有一塊MCU來處理邏輯和數據，加上電源以及一些外圍I/O功能就可以滿足要求了

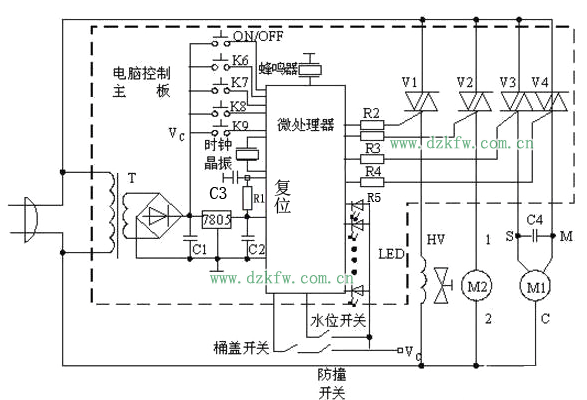

不管是哪款洗衣機的電氣控制系統，它們控制的主要對象都是一回事了，也就是進水電磁閥和排水電磁閥以及電動機；它們的檢測傳感機構也差不多，也就是蓋（安全）開關和水位（壓力）開關，下邊是基本的控制電路圖

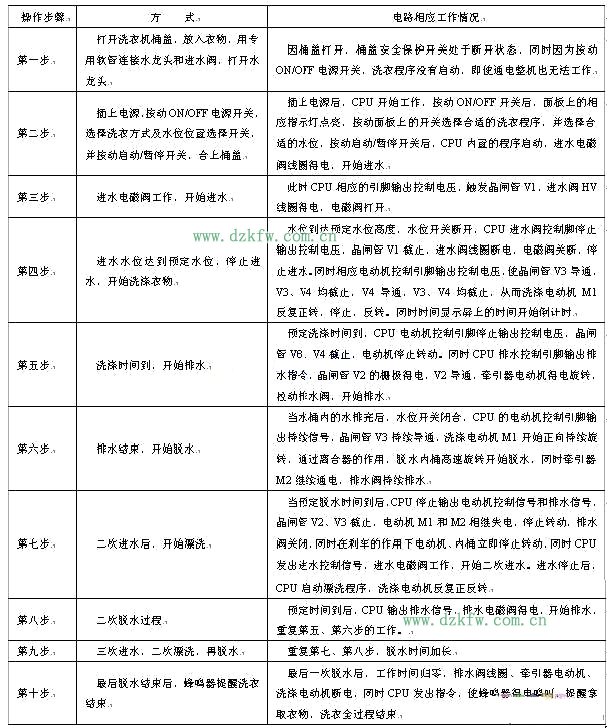

上邊這種可以說是微機控制的洗衣機，通過CPU芯片發出各種指令，利用了電磁鐵或者晶閘管控制電器執行部件運行的。如果是機械式的，就沒有微處理器了，靠一些繼電器或者阻容三極管完成邏輯功能。
