微波爐加熱控制電路結構原理圖

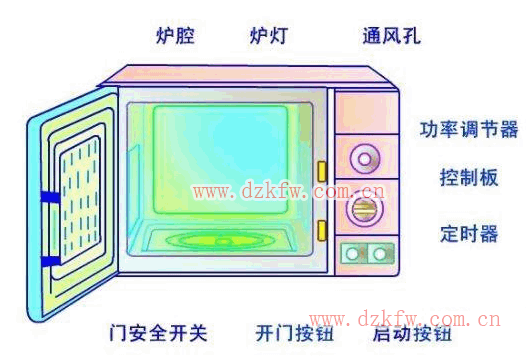

微波爐里面的高壓電路主要有高壓變壓器、高壓電容、高壓二極管、高壓保護二極管組成。

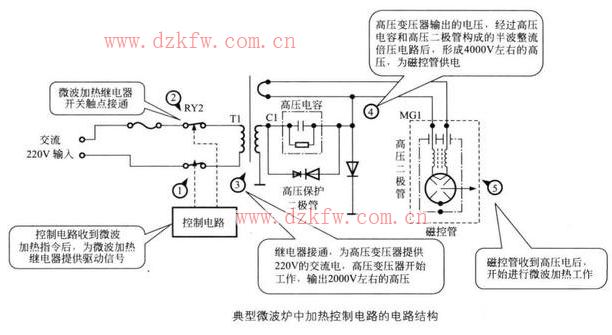

下圖是典型的微波爐加熱控制電路的電路結構。圖中右側就是高壓部分的電路。



在圖中還標出了各部分工作情況說明。我們可以很清晰的看出來高壓電路的工作流程和原理。
下面我們來簡單說說高壓電路的工作流程。
1、微波爐加熱繼電器的驅動電路工作后，繼電器的觸點接通，這時就接通了高壓變壓器的供電電路，從而把220V交流電提供給高壓變壓器。
2、高壓變壓器開始工作，輸出2000V左右的高壓，這個高壓被分為兩路，一路輸出到磁控管，另一路輸出到高壓電容、高壓二極管。
3、高壓變壓器的高壓端、高壓電容、高壓二極管構成倍壓整流電路，高壓變壓器送出的2000V左右的高壓，通過高壓電容和高壓二極管后，形成4000V左右的導線給磁控管供電，是磁控管產生微波信號。
