相信很多人都用過熱得快（有些也稱電熱棒），但是對于熱得快的結構與工作原理和安全性能你知道多少？下面我來為大家剖解熱得快并說明它的一些原理。知道了它的結構我們自己就能知道它的安全系數有多少，也使我們能夠理性安全的去使用它。

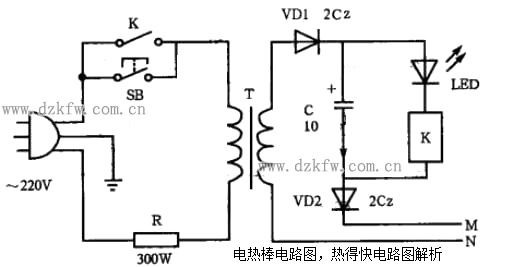

　　如圖所示，SB為啟動按鈕開關，使用時，水位撿漏電極A、B與加熱管一同放入注滿水的暖瓶中，按一下SB，變壓器T初級發熱管降壓有交流電通過，經升壓，次級得到12V左右的交流電，經VD整流及水位檢測電極M、N之間的水電阻，在C上形成10V左右的直流電，供給繼電器K動作之用，K為動作電壓為8V的小型繼電器，發光二極管LED為工作指示燈，當繼電器K吸合時，LED亮，同時觸點K閉合，電熱管RL得電加熱。當SB松開時，繼電器處于自保持狀態，K一直處于閉合狀態，RL保持加熱，當瓶中的水沸騰時，由于劇烈的空化作用形成氣泡，使M、N間瞬時斷開，K失電，K斷開，完成加熱過程。

　　當瓶中的水太少時，由于M、N間的電阻大或呈開路狀態，即使按了SB，由于繼電器得不到工作電壓，K仍保持常開狀態。
