在實際應用中常用74LS160構成十進制內的各種(2～10)計數器。

　　1．清零功能（又稱反饋復位法）
　　
　　用74LS160構成N進制計數器，當第N個狀態到來時，通過與非門電路反饋到異步清零端，從而實現N進制計數。

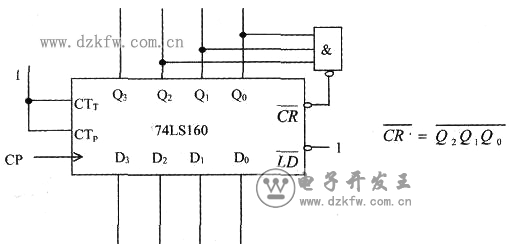

　　例1：試根據如下圖所示的電路判別該計數器是幾進制。

　　當Q3Q2QIQO：0lll時，此時執行清零功能，使Q3Q2QIQO=OOOO，可見它是七進制同步加法計數器。

　　2．跟隨功能（反饋置位法）
　　
　　①進位脈沖(CO)置位法。

　　此法是將74LS160的進位脈沖經一非門電路反饋到LD端，從而使該集成電路從下一個脈沖到來時執行跟隨功能。

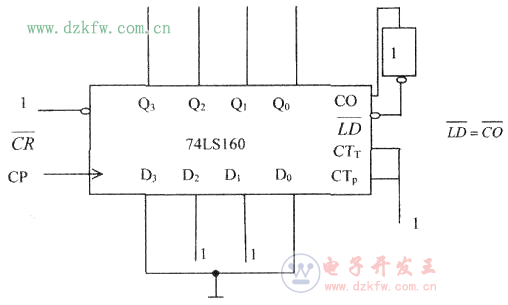

　　例2：試判別如下圖所示的電路是幾進制。

　　由下圖知，第九個脈沖結束時，其狀態為Q3Q2QIQ0=1001，當第十個脈沖到來時，CO=1，向高位發出進位脈沖，于是第11個脈沖到來時，執行跟隨功能，此時的狀態是Oll0，因此該電路是五進制計數器。

　�、谳敵龆�(Q3、Q2、Ql、Q0)。置位法。

　　此法是將輸出端的某一狀態（如第N-1個狀態）通過與非門電路反饋到端，從而使該集成電路從下一個脈沖（第N個）到來時，執行跟隨功能。

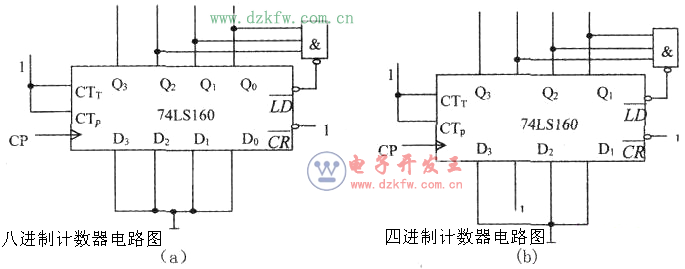

　　例3：試判別如下圖(a)、下圖(b)所示的電路各是幾進制計數器。

　　下圖(a)、下圖(b)兩圖均反饋的是Q3Q2QIQ0=0lll第七個狀態，但構成的進制卻是不相同的。

　　對下圖(a)：當Q3Q2QIQ0=Olll時，等于0時，第八個脈沖到來時執行跟隨功能，此時Q3Q2Q1Q0=0000。

　　因此該計數器為八進制。

　　同理，對下圖(b)，當第八個脈沖到來時：Q3Q2QIQ0=Ol00，因此該計數器為四進制。

　　可見：輸入端D3D2DID0不同，即便是反饋同一狀態的輸出端，其結果也不相同。

　　3。保持功能此法
　　
　　是將74LS160計數器產生的某一輸出狀態加以保留。如將Q3Q2QIQ0=0111狀態保留，則將Q2QIQO=111通過一個與非門電路反饋到CTT或CTP端來實現。

　　4．計數
　　
　　一片74LS160只能構成十進制及其十進制內的計數器，若要構成模為100的計數器則需兩片74LS160串聯，若要構成模為1000的計數器則需三片74LS160串聯。
