IGBT管的好壞可用指針萬用表的Rxlk擋來檢測，或用數字萬用表的“二極管”擋來測量PN結正向壓降進行判斷。

檢測前先將IGBT管三只引腳短路放電，避免影響檢測的準確度;然后用指針萬用表的兩枝表筆正反測G、e兩極及G、c兩極的電阻，對于正常的IGBT管（正常G、C兩極與G、c兩極間的正反向電阻均為無窮大;內含阻尼二極管的IGBT管正常時，e、C極間均有4kΩ正向電阻），上述所測值均為無窮大;

最后用指針萬用表的紅筆接c極，黑筆接e極，若所測值在3.5kΩl左右，則所測管為含阻尼二極管的IGBT管，若所測值在50kΩ左右，則所測IGBT管內不含阻尼二極管。對于數字萬用表，正常情況下，IGBT管的C、C極間正向壓降約為0.5V。

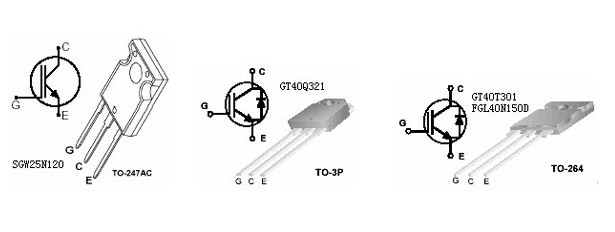

電磁爐IGBT管腳位圖

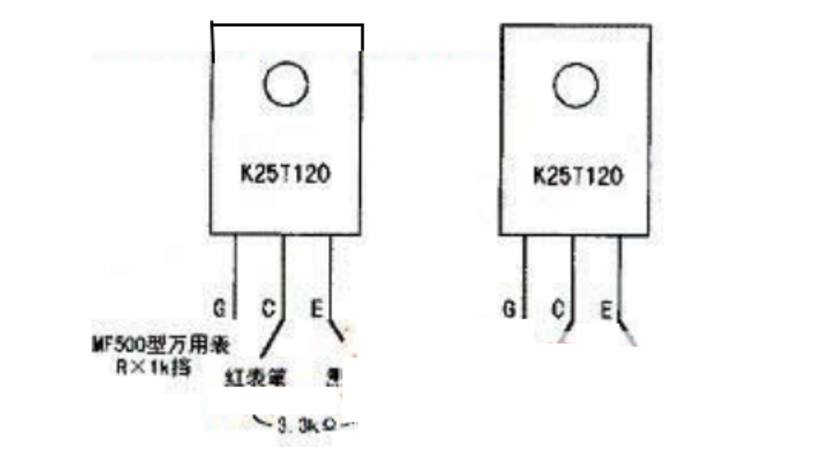

綜上所述，內含阻尼二極管的IGBT管檢測示意圖如圖所示，表筆連接除圖中所示外，其他連接檢測的讀數均為無窮大。

如果測得IGBT管三個引腳間電阻均很小，則說明該管已擊穿損壞;若測得IGBT管三個引腳間電阻均為無窮大，說明該管已開路損壞。實際維修中IGBT管多為擊穿損壞。

IGBT廣泛應用于電磁爐，由于它工作于高壓壓大電流狀態，所以損壞率也挺高的。現在就簡單的介紹一下IGBT如何檢測好壞

工具/原料

萬用表

1K電阻

方法/步驟

先了解一下IGBT內部結構，IGBT有三個電極，分別是G，C，E極，G極跟C，E極絕緣，C極跟E極絕緣。常見的IGBT管在C極和E極里面集成了一個阻尼二極管，萬用表筆可以測到這個二極管。

常見的IGBT管管腳排列順序如下圖所示，從左到右分別是G，C，E.。有散熱片類型的，散熱片跟C極是相通的，這種類型在有的電路中需要做絕緣措施

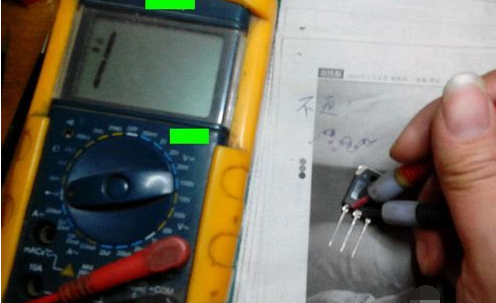

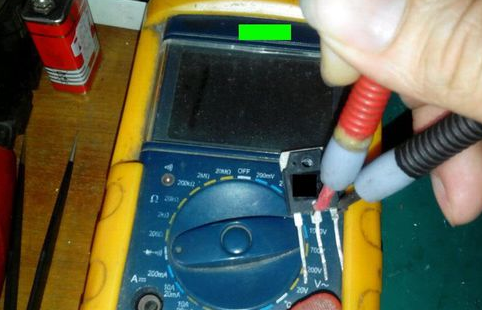

萬用表打到二極管檔，分別測G極和C極，G極和E極，萬用表均顯示過量程

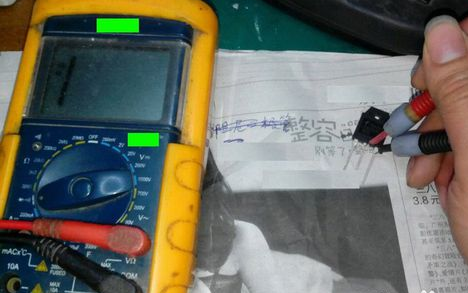

C極接紅表筆，E極接黑表筆，顯示過量程狀態

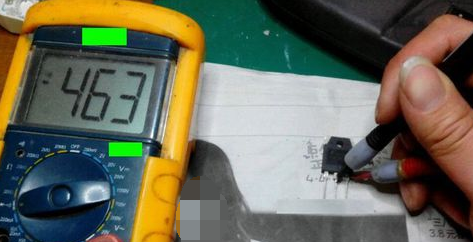

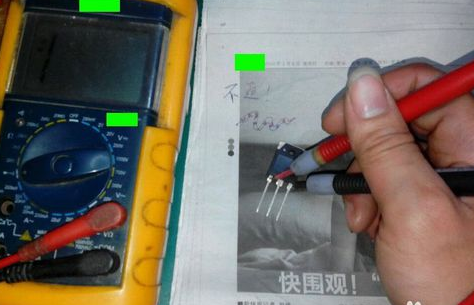

C接黑表筆，E接紅表筆，測到里面的二極管，萬用表顯示二極管的導通值

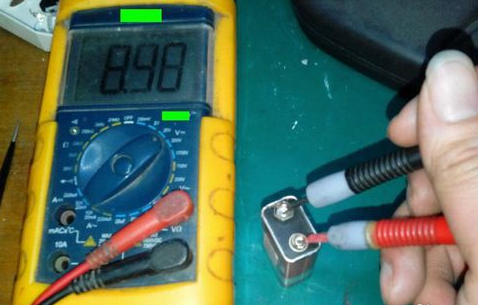

接下來讓IGBT管導通。先找一塊9V的電池

紅表筆接C極，黑表筆接E極，由于此時沒導通顯示過量程

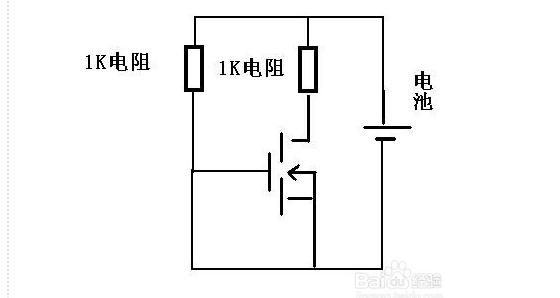

按圖接好電阻和電池，可以讓管導通

注意事項

檢測之前最好用攝子短路一下G，E極，否則可能會因為干擾信號而導通

電池不要用太高電壓的，否則容易損壞IGBT

電磁爐檢修的幾個小經驗及IGBT注意事項

電磁爐里面的IGBT實在是“嬌氣”。弄不好幾十塊錢就沒啦！在檢修時先去掉加熱線圈，。測IGBT的柵級（也就是G點）對地電壓。在待機狀態下應小于等于0.5V.在開機時應在1~2.5V之間為正常，。前不久修理一個雅樂思電磁爐，G點電壓為3，5V，結果加上線圈后，3，4分鐘，就爆啦，原因是一個三極管NPN型的擊穿，更換后，測G點電壓間隔出現1.9V電壓，后又接上100W燈泡，也是間隔閃亮，最后通電試機，一切OK

壓敏電阻短路從外表就可以看出來，使用市電不穩的地方壓敏損壞率大些。

電磁燒igbt原因很多，這里建議修理電磁爐最好可以有臺示波器。這樣可以方面準確判斷故障。

這里提供電磁爐爆igbt幾大隱患問題。

一;同步電路異常（在線圈盤兩端的有3~5個的300k~680k/2瓦的電阻，接到339的其中的一組的比較器）兩端的電壓相差應在0.2v之內。待機時電壓在3v~5v左右，工作時在1.7v左右。

二;激勵電路的脈寬過寬，尖峰，雜波等（脈寬過寬用示波器，在放上鍋時，移走鍋時示波器波形瞬間的波形變化不能超過0.2mv（示波器上兩格）

三;散熱不良

四;電路板自身設計存在問題（主要問題：地線不合理，線圈盤電感與電容匹配不良）此類很難解決

五;使用早期仙童fga25n120，fga15n120系列的igbt（igbt的后綴編號an和and）電磁爐，特別用此igbt用大功率的電磁爐上，電路設計稍微匹配不良，就很容易引起igbt過熱而燒毀。

六;一般電容壞的比較多，特別是整流濾波電容“5UF/275V~X2（400VDC）”，逆程，諧振電容1200V0.3UF，兩者都會威脅功率開關管，好一點的爐對前者會有保護功能，對后者，一般都會燒功率開關，所以碰到燒管的爐，一定先檢查該電容有無開路，因為該兩個電容經常工作在高溫環境里，容易容量變小或開路，漏電

很多的朋友可能碰到過不少電磁爐間斷加熱的問題，有的是工作一秒鐘就停掉了，再工作一秒，或者有的是幾秒，就停掉，再工作幾秒，如此反復，還有一種問題，跟這種情況差不多，就是正常放鍋的時候就總是在檢鍋狀態，而你把鍋拿高一點就可以正常加熱，這種問題，往往你檢查的時候，卻查不到什么問題，什么都換了卻問題依舊，對付這種故障，經過本人的多次維修案例和研究，發現問題的根源是走線干擾，一般來說，從高壓反饋回來的可能有2到4路，其中同步電路就占了兩路，還有一路作浪涌監測，還有一路作高壓檢測，根據機型不同也許路數就不同，問題的根源呢就在這幾條線，解決的方法呢，就是把從反饋電阻到339之間這幾路的線路斷開，要兩邊都斷，然后再用導線連起來就可以了，也就是說中間的這一截線路不要，從反饋電阻的腳到339的腳完全用線連，這樣呢這幾條線就沒有了干擾，電磁爐也就OK了。 這些只是個人的維修經驗，有不對的地方請大家批評指正

電磁爐的分類及修理事項

在修理中常見的電磁爐大致分為兩類：

由LM339（四電壓比較器）輸出脈沖信號。

1： 觸發部分由正負兩組電源，管子用PNP\NPN組成，類似這種電路，后級大多是用大功率管多個復合而成，組成高壓開關部分，在代換中，前一個用帶阻尼的行管替代即可。后幾個則很難找到特性一致的管子，解決的辦法是在散熱器安裝孔允許的情況下改用大電流的管子以減少數量，金屬封裝得如：BUS13A等，塑封的如：BU2525/BU2527/BU2532/D3998一類，用兩個就可以。

2：功控管用IGBT絕緣柵開關器件;

這些機器特征是不用雙電源觸發，只有+5V和+12V，LM339通過觸發集成塊TA8316帶動IGBT

這種情況下只能用此一類的管子代替，損壞程度大致為，只有管子壞，換上即可。其次是整流橋同時損壞，（一般是燒半壁），在其次是觸發集成塊TA8316壞，連帶LM339N一起損壞的很少見。

對于高壓模塊，由于這方面的參數手冊很少，希望大家搜集轉貼，以便代換時參考。

不能貿然更換，最好有示波器先測其G極波形及幅值（沒有的話用萬用表測此點直流電壓應在1-2.5伏之間變化）。接上線盤前要確定其它幾路小電源供電正常。

2.1.2 IGBT

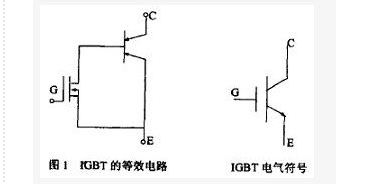

絕緣柵雙極晶體管（Iusulated Gate Bipolar Transistor）簡稱IGBT，是一種集BJT的大電流密度和MOSFET等電壓激勵場控型器件優點于一體的高壓、高速大功率器件。

檢修電磁爐時需要注意的幾點

一個正常狀態的電磁爐表現為;正常啟動，風扇轉，正常加熱，無鍋時能保護并報警。但是如果有故障的話表現多種多樣了。我這里有個小方法;在維修之前，建議在輸入電源上【插頭連線部分】串接150W---200W燈泡作限流，目的是防止造成不必要的損壞，同時觀察燈泡的發光情況就可以初步判定故障部位。這樣比較省時省力，同時避免走彎路。這里需要說明兩點：

1，串接燈泡和通電前一定要測量電源插頭的正反向阻值，只有在大于400歐姆時才可以試電，否則要開機檢查。

2，維修完成后也可用此方法試機，可避免二次維修和故障擴大化。

具體觀察結果總結如下;

1，上電燈泡就亮;主回路有短路現象。

2，上電不亮，能啟動，但開始加熱時燈泡長亮;同步電路或振蕩電路有故障。

3，上電正常，放鍋加熱燈泡不亮，并同時顯示故障代碼或每隔三秒左右響一聲，說明不檢鍋，故障主要在同步，震蕩，推動或PWM脈寬調制電路和浪涌保護電路等，比較復雜。

4，上電正常，放鍋加熱，燈泡間歇亮，顯示故障代碼或隔1--3秒響一聲，接假負載也如此，同樣說明不檢鍋，但故障部位在電流檢測電路或主回路電容。

正常應為，上電正常，不放鍋具時燈泡間歇亮，放鍋具后常亮，亮度隨檔位變化。

另外;電磁爐易損件為：橋堆，保險，風扇電機，+5V穩壓器【7805】，壓敏電阻，大功率電阻，電解電容，電源模塊，瓷片和貼片電容。

這里還要說明的是，維修時，拆開機蓋后可在加熱線盤上墊上三個絕緣墊子加鍋試機，可以省去多次拆裝上蓋的麻煩。
