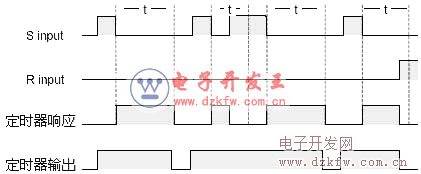

關斷延時定時器時序如下：

例3.2.5

       STL語句表如下：

A     I 0.0

               L     S5T#2s       \\裝入定時時間到ACCU1

               SF    T5           \\啟動關斷延時接通定時器T5

               A     I 0.1

               R     T 5           \\定時器T5復位

               A     T 5

               =     Q 4.0

FBD 功能圖如下：

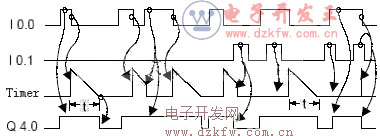

   時序圖如下：
