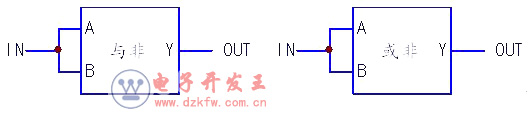

將或非門，或者與非門的兩輸入端短接起來，使其“變身”為反相器電路。電路設計當中，恰好剩余了一組與非門，而電路又需要一個非門電路時，為此增加一只反相器芯片不夠經濟。這時候設計者頭腦中靈光一閃，就用其它門電路制作出了反相器。
圖2 NE555也可以制成反相器
上圖，是個準反相器電路，IN<Vcc 1/3，OUT＝Vcc；IN>Vcc 2/3，OUT＝0V。一般情況下，不會有人專門制作此電路來實現反相器功能（沒事閑的啊）。要是恰好剩余一片555電路（如7555器件，含兩路），順手就做成了反相器，確實也是一款性能優良的反相器電路啊。
