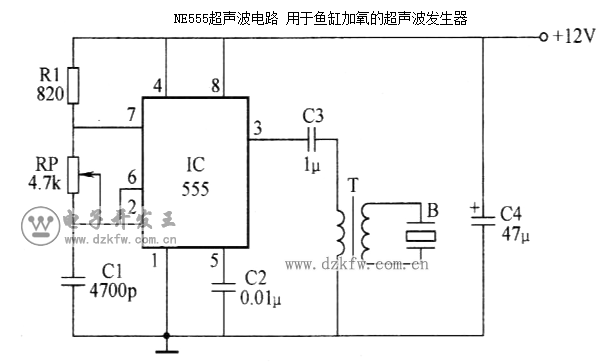

會員注冊本例是一個微型超聲波發生器電路，用于給魚缸加氧。電路采用一塊555時基集成電路，外圍元件較少。其電路圖如下所示：
NE555制作的用于魚缸加氧的超聲波發生器
電路中，555時基集成電路接成無穩態多諧振蕩器，振蕩頻率受電位器RP控制，可以在20KHz~40KHz之間調節。超聲波信號由555時基集成電路3腳輸出，經電容C3耦合給變壓器T升壓后，驅動壓電陶瓷片B發出超聲波。
超聲波在水面可產生強烈的空化作用，使魚缸產生許多小氣泡，氣泡中的氣體來自空氣，從而達到向水中加氧的目的。變壓器T可采用老式晶體管收音機里的輸人輸出變壓器代替，也可以用鐵氧體磁芯繞制。B為φ27mm~φ35mm的壓電陶瓷片，將其裝人帶孔的小塑料盒內，使用時把它放人水中，調整RP便可觀察到小孔向外冒出小氣泡，氣泡越多越好。
