現在你可以保護你的高保真放大器由于過熱損壞。當該電路感覺到溫度過高會切斷功放板電源。溫度恢復正常時它會自動連接電源。該電路采用NTC熱敏電阻作為溫度傳感器，過熱保護時它也有聲音報警。

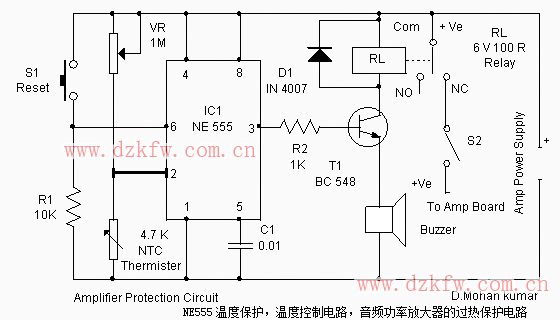

音頻功率放大器的過熱保護電路

該電路采用流行的定時器IC NE555作為溫度控制開關。其觸發引腳2連接到一個分壓器包括VR和NTC熱敏電阻。因此在2引腳電壓水平取決于熱敏電阻和VR的設置。NTC（負溫度系數）熱敏電阻在正常溫度具有高電阻，當溫度增加其電阻減小。集成電路的閾值引腳6是用來重置IC，如果需要的話。當6腳電壓高于2腳集成電路被復位，輸出為低。

功率放大器板電源是通過（NC）的繼電器常閉觸點和開關S2連接。因此，繼電器在斷電狀態下功率放大器電源可用。在正常溫度時，調整VR使555集成電路2引腳電壓在1/3電源電壓之上，令3腳輸出低電平，功放正常工作。當功率放大器溫度增加，熱敏電阻減小。當NE555引腳2電壓低于1/3電源電壓時，3腳輸出高電平。T1導通，使繼電器通電，蜂鳴器發出嗶嗶聲。這將關閉功放板電源，直到溫度恢復正常繼電器斷電。

保持熱敏電阻靠近放大器IC的散熱片。調整VR對于特定的溫度水平進行保護。
