電風扇陣風控制器就是一個周期性自動控制通斷的電子開關，它可以讓電風扇斷續工作（時轉時停）而模擬出自然風的效果。

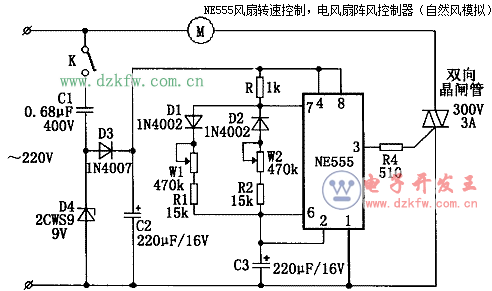

電風扇陣風控制器（模擬自然風）

原理說明

接通開關K，C1、D3、D4、C2組成的電容降壓濾波電路輸出約9V的直流電供555電路工作。R、D1、D2、W1、W2、R1、R2、C3組成RC充放電回路，使555電路在無穩態模式下工作。由于二極管D1、D2的作用，充放電各為一路，D1一路為充電回路，W1調節送風時間，D2一路為放電回路，W2調節停風時間。

當電路處于充電狀態時，555的７腳為高電平，電流經R、D1、W1、R1對C3充電，此時555的３腳輸出高電平，雙向可控硅導通，風扇運轉。當C3上的電壓充至電源電壓的2/3時，３腳翻轉為低電平，同時７腳也翻轉為低電平，可控硅截止，風扇斷電。

此時C3開始放電，當其兩端電壓下降到1/3電源電壓時，555的３腳又從低電平翻轉為高電平，７腳也翻轉為高電平，風扇又復電工作，同時C3開始充電。電路即如此循環，電風扇達到模擬自然風的效果。
