本文介紹的調速器雖十分簡單，卻能準確地調節工作電流不超過 1A 的馬達的轉速。

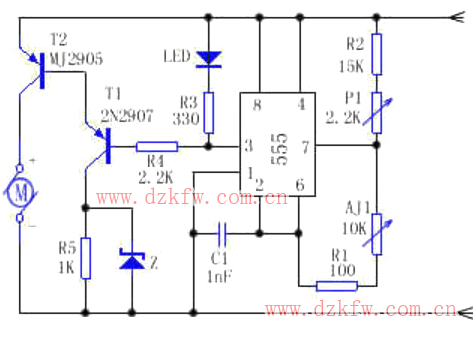

如下圖所示， NE555 作為振蕩器使用，其輸出（腳 3 ）的脈沖頻率可在 5 一 12Hz 范圍內調節。調節范圍決定于 R1 和 C1 的值。由晶體管 T1 和 T2 構成功率輸出級控制馬達。
 AJ1 和 P1 可控制NE555的振蕩頻率。有“調速”和“變速”兩種模式可供選擇。“調速”模式是將 P1 調定于某一頻率，讓馬達按確定的速度旋轉。“變速”模式則是用自動控制手段不斷調節 P1 ，使馬達隨時改變轉速。
