利用兩個555 時基電路形成一個定時時間較長并且定時時間范圍可調的定時電路。
一、電路工作原理
    電路原理如圖1 所示。

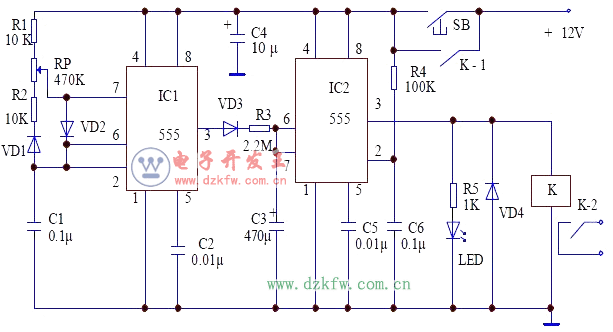

圖1 雙555時基電路長延時電路圖
    IC1 555 時基電路接成占空比可調的自激多諧振蕩器。當按下按鈕SB 后，12V 的直流電壓加到電路中，由于電容器C6 的電壓不能突變，使得IC2 電路的2 腳為低電平，IC2 電路處于置位狀態，3 腳輸出高電平，繼電器K 得電，觸點K-1、K-2 閉合，K-1 觸點閉合后形成自鎖狀態，K-2 觸點連接用電設備，達到控制用電設備通、斷的作用。同時IC1 555 時基電路開始形成振蕩，因此3 腳交替輸出高、低電平。當3 腳輸出高電平時，通過二極管VD3、電阻器R3 對電容器C3 充電。當3 腳輸出低電平時，二極管VD3截止，C3 沒有充電，因此只有在3 腳為高電平時才對C3 充電，所以電容器C3 的充電時間較長。當電容器C3 的電位升到2/3VDD 時，IC2 555 時基電路復位，3 腳輸出低電平，繼電器K 失電，觸點K-1、K-2 斷開，恢復到初始狀態，為下次定時做好準備。
二、元器件的選擇
    IC1、IC2 選用NE555、μA555、SL555 等時基集成電路；VD1~VD4 選用IN4148 硅型開關二極管，發光二極管可選用一般的發光二極管；R1~R5 選用RTX—1/4W 型碳膜電阻器；電容器C1、C2、C5、C6 選用CT1 型瓷介電容器，C4 選用CD11—16V 電解電容器，C3 選用漏電流極小的鉭電解電容器；RP 可用WSW 型有機實心微調可變電阻器；繼電器K 選用JRX—13F 型具有兩組轉換觸點的小型電磁繼電器。
三、制作與調試方法
    在調試中，可以調節可變電阻器RP 改變IC1 555 時基電路3 腳輸出方波脈沖的占空比，從而改變定時器的定時時間。本電路結構簡單，只要按照電路圖焊接，選用的元器件無誤，都能正常工作。
