本文介紹的觸摸式門鈴，用觸摸方式代替機械開關，它簡單可靠，實用有趣。

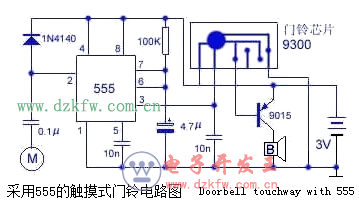

工作原理：電路原理圖如圖所示。NE555時基集成電路工作在單穩狀態，平時③腳和⑦腳均為低電平.當用手觸摸一下金屬感應片M時,人體的感應信號通過0.1μF電容加至555時基集成電路的②腳，使電路翻轉進入暫穩態，這時③腳輸出高電平直接加到門鈴芯片的觸發端，芯片被觸發并通過三極管推動揚聲器發聲。同時⑦腳也變?yōu)楦唠娖�，電源通過100KΩ電阻對4.7μF電容充電,當電容上的電壓充至2/3電源電壓時，電路又翻轉，暫穩態結束，③腳又變?yōu)榈碗娖�。待再觸摸一次M時，上述工作過程周而復始。因此每觸摸一次M，門鈴就被觸發一次。③腳上的0.01μF電容為抗干擾電容,可防止門鈴被誤觸發。


觸摸式門鈴電路

元器件選擇與制作：本電路的門鈴芯片選用“叮咚”(HL9300)芯片，它每被觸發一次，盡管③腳變?yōu)榈碗娖胶螅�它仍可連續發出三次“叮咚”聲。如選用的是需要觸發端一直為高電平才可發聲的芯片(如音樂芯片)，應適當調整⑦腳上的阻容時間常數來調整暫穩態的時間，使③腳的高電平足以使芯片發出一曲完整的音樂后才變成低電平。另外還應通電測量一下門鈴芯片推動三極管的基極電位，如靜態(不發聲)時為低電平，則改用NPN型三極管作推動管，目的是防止靜態動耗，延長電池使用壽命。觸摸片的引線太長時最好使用屏蔽線并將屏蔽層接地。本電路制作簡單，只要安裝無誤即可正常工作。本電路還可擴展為觸摸開關、觸摸報警器等實用電路。
