會員注冊從NE555的3腳輸出的40kHz的振蕩脈沖驅動T-40-16工作，使之發射出40kHz的超聲波信號。電路工作電壓為9V，工作電流為40～45mA,控制距離大于8m。

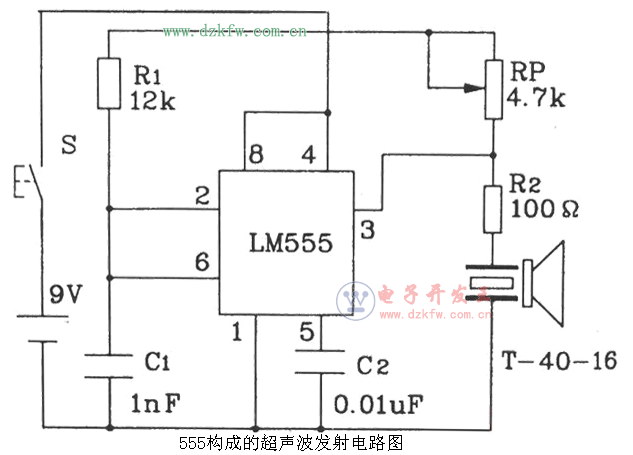

555構成的超聲波發射電路圖
555構成的超聲波發射電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-04-18
Tags：NE555,超聲波發射電路圖,超聲波發射
