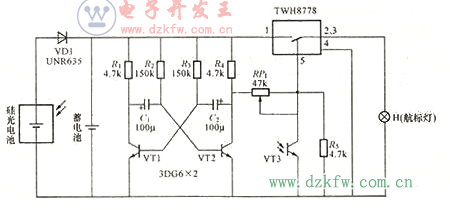

全自動航標燈電路如圖所示。白天,硅光電池向蓄電池充電,同時光敏三極管VT3因受光照而導通,使TWH8778的⑤腳為低電平,電子開關關斷,航標燈H不工作。夜晚,光敏三極管VT3因無光照而截止,由VT1、VT2組成的多諧振蕩器控制著TWH8778內的電子開關以振蕩器的頻率開啟與閉合,使航標燈H以閃爍狀態工作。
