會員注冊電源電路由交流降壓整流電路和直流電壓變換電路組成。是一般市售1.5～4.5V剃須刀具使用。
555和R1、R2、RP1、D5、C2等組成無穩態多諧振蕩器，振蕩頻率由充、放電時間常數決定。t充=0.693（R1+RP上）C2 t放=0.693（R2+RP下）C2 T=t充+t放=0.693（R1+R2+RP1）C2
若電位器RP1采用33k歐多圈電位器，則振蕩頻率約為800Hz左右。調節RP1，可改變輸出波形的占空比，占空比大，則在VT1管發射極的輸出電壓低。以使用時效果好為準。

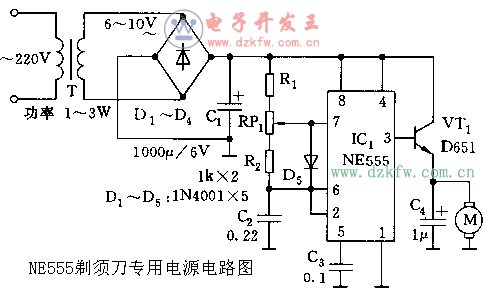

555剃須刀專用電源電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-01-04
Tags：剃須刀專用電源,555,電路圖
