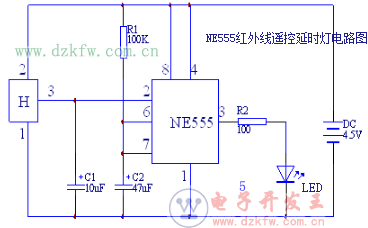

會員注冊現代家庭一般都有紅外遙控器，我們可利用現有的遙控器控制一個紅外遙控延時燈。圖中H是一體化紅外接收頭，C1為濾波電容器，由于遙控器發出的是一串?dāng)?shù)字脈沖，因此經C1濾波后，得到一個負向脈沖使555單穩態電路工作。
NE555應用電路圖（五）：NE555紅外線遙控延時燈
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-16
Tags：紅外線遙控延時燈,NE555,單穩態電路
