本文介紹一款采用NE555芯片制作的蓄電池充滿自停電路，其電路簡單，不需復雜的調試。該電路帶有充電指示燈，在給蓄電池充電時，LED指示蓄電池處于充電狀態，當蓄電池充滿電時，LED指示燈熄滅，同時切斷充電回路，防止過充電損壞蓄電池。
　

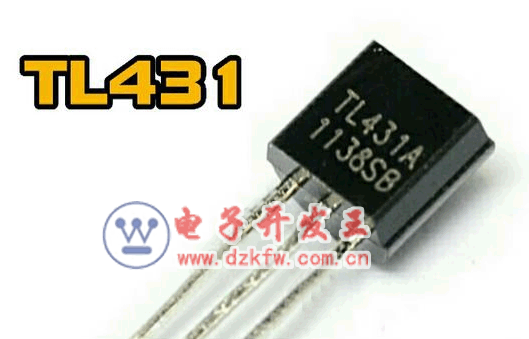

　　上圖中NE555及其外圍元件接成一個施密特觸發器，用于對蓄電池的充電電壓進行檢測。NE555芯片的一般應用電路中，其⑤腳都是通過一個0.01μF的小電容接地，本電路中，NE555的⑤腳接精密基準電壓源TL431產生的2.5V基準電壓，這樣可以提高充電電壓的檢測精度。
　


　　電路中，NE555的②⑥腳直接相連接成一個施密特觸發器，其上限閾值電壓為2.5V（即TL431的穩定電壓），下限閾值電壓為1.25V，回差電壓亦為1.25V。
　　圖中的S為大電流的微動開關。按下S，整個電路得電工作，由于剛接通電源時，C1兩端電壓為0，故NE555的②⑥腳為低電平，其輸出端③腳輸出為高電平，繼電器J得電工作，其常開觸點閉合，蓄電池開始充電（圖中的＋V為充電器的輸出電壓）。LED為充電指示燈，在蓄電池充電期間，LED一直點亮。當蓄電池充滿電時，NE555的②⑥腳電壓＞2.5V，此時NE555的③腳輸出為低電平，繼電器失電停止工作，蓄電池停止充電，同時LED熄滅。蓄電池的充滿電壓可由電阻R1調整，改變其阻值即可使電路在所需的電壓下自動停止充電。
　　

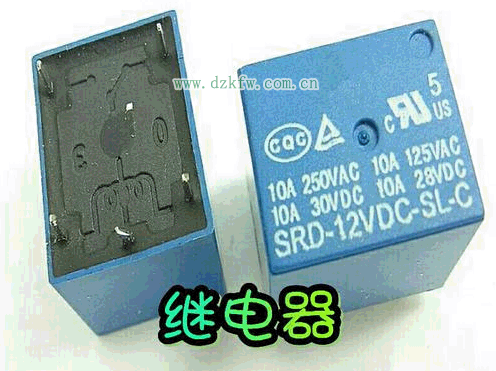

　　用NE555芯片制作的蓄電池充滿自停電路▲ 繼電器的外形。

　　由于雙極型NE555芯片的工作電壓范圍為4.5～15V，故本電路適合給6V或12V的蓄電池充電，若用于給24V的蓄電池充電，可以用7812給NE555電路供電。
