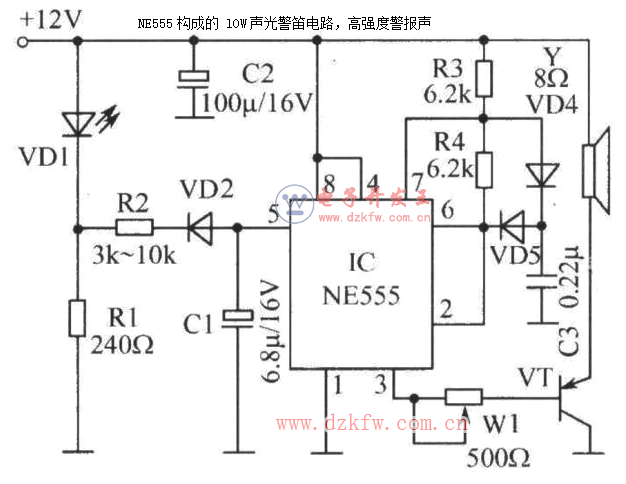

會員注冊如圖所示是一個10W聲光警笛電路。該電路能夠產生高強度警報聲，可以作為防盜警笛。當電源被報警系統接通后，VD1閃爍發光，同時在R1電阻上輸出脈沖方波，經過R2、VD2、 C1網絡后得到三角波，IC是個555時基電路，組成壓控振蕩器。R3、 R4與C3是定時元件。它在三角波控制下，輸出變音調信號經T放大，推動揚聲器，其輸出功率接近10W。調整R1可以改變C1.上三角波幅度，調整W1可以改變音量。
NE555構成的 lOW聲光警笛電路，高強度警報聲
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-08
Tags：NE555,警笛電路,高強度警報聲
