三菱PLC常用的特殊輔助繼電器

‌三菱PLC的M8000指令大全‌包括了一系列特殊功能寄存器，這些寄存器在PLC的運行中起著重要的作用。以下是對M8000至M8034指令的詳細解釋：‌

1. ‌M8000至M8003‌：

   • ‌M8000‌：當PLC開關切至RUN時，M8000接點就一直保持ON。
   • ‌M8001‌：當PLC開關切至RUN時，M8001接點就一直保持OFF。
   • ‌M8002‌：PLC開關切至RUN時，接點會接通一個掃描周期的時間。
   • ‌M8003‌：初始化脈沖（首次掃描接通）。

2. ‌M8004至M8019‌：

   • ‌M8004‌：錯誤發生（在FX3UC時，M8060, M8061, M8064, M8065, M8066, M8067其中某一個ON時動作；在FX3UC以外，M8060, M8061, M8063, M8064, M8065, M8066, M8067其中某一個ON時動作）。
   • ‌M8005‌：電池電壓降低（電池電壓異常降低時動作）。
   • ‌M8006‌：電池電壓降低鎖存（電池電壓異常降低時動作保持）。
   • ‌M8007‌：瞬間停止檢測（當M8007為ON的時間小于D8008，PLC將繼續運行）。
   • ‌M8008‌：停電檢測（當電源關閉時，M8000也關閉）。
   • ‌M8009‌：DC24V故障。
   • ‌M8012‌：1秒時鐘脈沖。
   • ‌M8013‌：1分鐘時鐘脈沖。
   • ‌M8014‌：1分鐘時鐘脈沖。

3. ‌M8020至M8034‌：

   • ‌M8029‌：指令結束（DSW（FNC72）等動作結束時動作）。
   • ‌M8034‌：當M8034=ON時，PLC的外部輸出全部被禁止（OFF）。
   • ‌M8040‌：當M8040=ON時，PLC的狀態（Sn）轉移被禁止（Disable）。

這些指令在PLC的運行中起著關鍵作用，幫助實現各種控制功能，如錯誤檢測、時鐘管理、電源監測等。了解這些指令的具體功能和用法對于維護和編程三菱PLC至關重要。

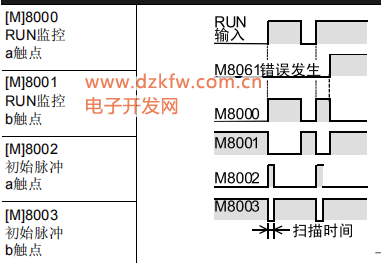

M8000-運行監控常開觸點，PLC運行時一直ON。M8001-運行監控常閉觸點，PLC運行時一直OFF。M8002-初始化脈沖常開觸點，PLC運行時ON一個掃描周期。（M8002用于PLC的初始化，plc每次斷電重啟后M8002就會執行一次。需要做數據初始化的時候使用，一般是做初始化時候用）M8003-初始化脈沖常閉觸點，PLC運行時OFF一個掃描周期。
